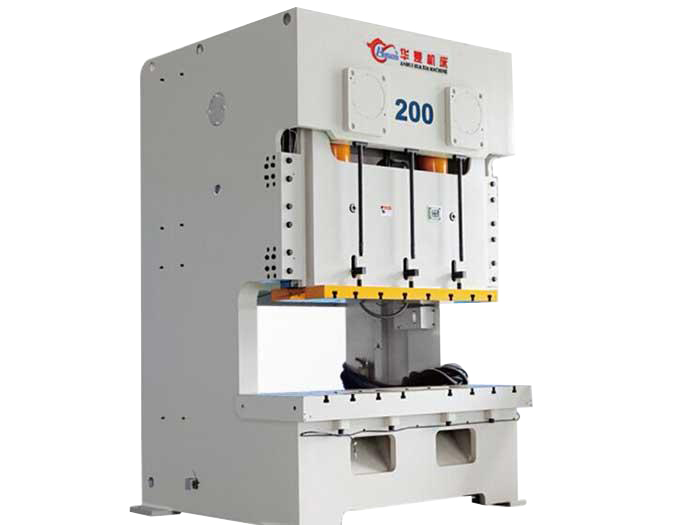

Esta prensa mecánica de estampado con bastidor abierto tiene una estructura soldada que garantiza la rigidez de la prensa. Su control centralizado, a través de un PLC, facilita a los operadores el manejo del equipo.

  • JC25-80
  • JC25-110
  • JC25-160
  • JC25-200
  • JC25-250
  • JC25-315
Contáctenos para más información
Características
  • Mecanismo extremadamente rígido, de doble cigüeñal con movimiento recíproco, que contrarresta las fuerzas laterales.
  • Exactitud que cumple la normativa JIS clase I.
  • Rieles-guía largos, con seis superficies de contacto, que garantizan la precisión del punzonado.
  • Operación suave gracias a su embrague neumático de fricción. Cuando la válvula solenoide se cierra, la presión de aire desaparece, permitiendo que el disco de fricción se separe completamente ante la fuerza del resorte de tensión.
  • La válvula solenoide doble, hecha en Japón, garantiza la seguridad del equipo.
  • Protección contra sobrecarga por medio de un sistema hidráulico de alta sensibilidad.
  • Sistema de lubricación automática que le confiere a la máquina una excelente resistencia al desgaste.
  • Conversión de frecuencia que incrementa la resistencia de la máquina al desgaste.
  • El cliente puede seleccionar los siguientes componentes adicionales: varilla de salida de material, cojín neumático, alimentador con cojinetes de deslizamiento, alimentador automático u otros dispositivos.
Especificaciones
Modelo JC25-80 JC25-110 JC25-160 JC25-200 JC25-250 JC25-315
L S L S L S L S L S L S
Fuerza nominal (kN) 800 1100 1600 2000 2500 3150
Carrera a presión nominal (mm) 4.5 2.5 5 3 6 3 7 4 7 4 8 5
Carrera del cabezal (mm) 160 90 180 120 200 130 230 150 250 180 250 180
Golpes por minuto 40-75 50-90 35-65 45-80 30-50 35-65 25-45 30-55 20-40 30-50 20-35 25-45
Altura máxima del troquel (mm) 380 415 400 435 450 485 500 540 550 585 550 585
Ajuste de altura del troquel (mm) 80 90 110 120 120 120
Profundidad de la garganta (mm) 310 350 390 430 470 470
Distancia entre columnas (mm) 1350 1470 1610 1960 2100 2170
Superficie para montaje del portatroquel en el cabezal Largo (mm, izq.-der.) 1200 1360 1500 1850 2000 2100
Ancho (mm, adelante-atrás) 460 520 580 650 700 700
Tamaño del portamatriz Largo (mm, izq.-der.) 1650 1880 2040 2420 2600 2700
Ancho (mm, adelante-atrás) 600 680 760 840 920 920
Dimensiones totales Ancho (mm, izq.-der.) 1850 2000 2200 2670 2900 3050
Largo (mm, adelante-atrás) 1800 1860 2100 2310 2650 2960
Altura (mm) 3000 3150 3450 4200 4750 4900
Potencia del motor principal (kW) 11 15 22 22 30 37
Peso total (kg) 12500 16000 22000 31000 40000 46000
(Por favor indique el modelo del producto deseado)
