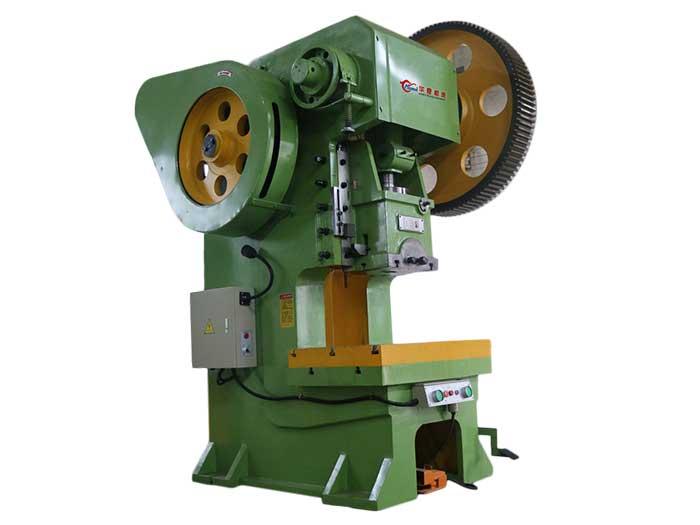

Prensa mecánica de estampado, J21S
Prensa mecánica automática, Prensa mecánica
Las prensas mecánicas de estampado, serie J21S, cuentan con una cama de placa de acero soldada que se caracteriza por tener una excelente absorción de vibraciones. La garganta de la prensa tiene una estructura compacta y su profundidad garantiza la seguridad durante la operación.
- J21S-40T
- J21S-125T
| Parámetro | J21S-40T | J21S-125T | |
| Fuerza nominal (kN) | 400 | 1250 | |
| Carrera nominal (mm) | 6 | 10 | |
| Carrera del cabezal (mm) | 100 | 140 | |
| Número de golpes (golpes/min) | 55 | 45 | |
| Altura máx. de apertura (incluyendo el espesor del portamatriz) (mm) | 320 | 400 | |
| Regulación de altura de cierre (mm) | 80 | 100 | |
| Profundidad de la garganta (mm) | 500 | 500 | |
| Tamaño del portamatriz | Largo (mm) | 400 | 660 |
| Ancho (mm) | 650 | 980 | |
| Tamaño del orificio de punzonado | Largo (mm) | 170 | 260 |
| Ancho (mm) | 240 | 400 | |
| Diámetro (mm) | 160 | 210 | |
| Superficie para el portatroquel en el cabezal | Largo (mm) | 220 | 360 |
| Ancho (mm) | 300 | 480 | |
| Orificio para el vástago del troquel | Diámetro (mm) | 50 | 70 |
| Profundidad (mm) | 70 | 90 | |
| Distancia entre columnas (mm) | 260 | 370 | |
| Distancia neta entre la mesa de trabajo y la trayectoria (mm) | 340 | 430 | |
| Espesor del portamatriz | 80 | 110 | |
| Motor. | Potencia (kW) | 4 | 11 |
| Velocidad (rev./min) | 1440 | 1460 | |
| Dimensiones exteriores | Largo (mm) | 1800 | 2200 |
| Ancho (mm) | 1100 | 1500 | |
| Altura (mm) | 2400 | 2800 | |
Los componentes principales de la prensa incluyen el bastidor, la trasmisión, el embrague, el cabezal, el freno y el mecanismo de control.
- Estructura de la prensa
El bastidor de la prensa es una pieza de fundición en «C», con dos columnas. La mesa de trabajo cuenta con una apertura rectangular para dar paso a las piezas punzonadas o al material de desecho.
- Transmisión
El mecanismo de transmisión es accionado con un motor montado en la parte posterior del bastidor.
- Embrague
El embrague está ubicado en el costado derecho del cigüeñal. La chaveta del embrague es de tipo semicircular y requiere de un resorte de extensión para ser posicionada en la condición normalmente abierta.
- Cabezal
Está montado sobre las correderas en el bastidor. El cabezal se mueve en línea recta, de arriba hacia abajo, a lo largo de las ranuras guía tipo «V», siguiendo el movimiento rotatorio del cigüeñal.
- Freno
l disco del freno es circular y se encuentra montado en el extremo izquierdo del cigüeñal. El freno es de tipo continuo con cinta está hecha de piel reforzada con acero o con pastillas de cobre remachadas.
- Mecanismo de control
La máquina hace uso de un mecanismo de accionamiento mecánico para regular el movimiento del cabezal en modo de operación simple, a través de un pedal.
