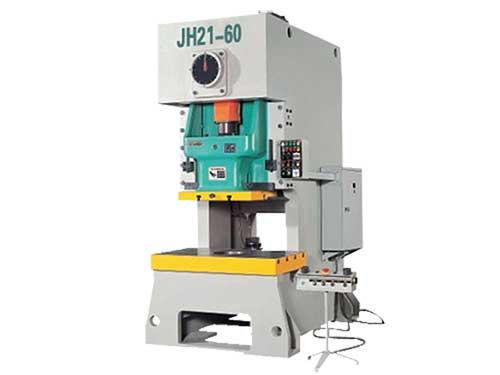

Prensa punzonadora neumática

Prensa punzonadora neumática

La prensa punzonadora neumática cuenta con tres opciones de funcionamiento: movimiento a pasos, continuo y de un solo ciclo. El diseño de la prensa ha sido optimizado por computadora, utilizando los softwares Pro/ENGINEER y SolidWorks, en los cuales se han realizado simulaciones de prueba de carga, prueba destructiva, análisis de esfuerzos, entre otras.

Fuerza nominal (kN)

800-2500

Carrera nominal (mm)

4.5-6

Carrera del cabezal (mm)

120-200

Altura máxima del troquel (mm)

300-450

Solicite una cotización
Especificaciones
Especificaciones y modelos JH21-80T JH21-160T JH21-250T
Fuerza nominal (kN) 800 1600 2500
Carrera nominal (mm) 4.5 6 6
Carrera del cabezal (mm) 120 180 200
Número de golpes (golpes/min) 50 45 40
Altura máxima del troquel (mm) 300 350 450
Ajuste de altura del troquel (mm) 80 110 110
Profundidad de la garganta (mm) 300 390 450
Tamaño del portamatriz Largo (mm) 570 760 880
Ancho (mm) 860 1200 1500
Tamaño del orificio de punzonado (mm) Φ160 Φ180 Φ250
Espesor del portamatriz (mm) 120 150 180
Superficie para montaje del portatroquel en el cabezal Largo (mm) 430 580 700
Ancho (mm) 560 700 930
Orificio para el vástago del troquel Diámetro (mm) Φ60 Φ70 Φ70
Profundidad (mm) 80 100 100
Distancia entre columnas (mm) 590 660 950
Potencia del motor principal (kW) 7.5 15 15
Dimensiones exteriores Largo (mm) 1915 2040 2690
Ancho (mm) 1835 1480 1600
Altura (mm) 2820 3300 3600
Peso neto (kg) 7500 13200 20330
Características
  • La prensa tiene una forma simplificada, una estructura compacta y un requerimiento de espacio reducido.
  • El equipo está completamente fabricado con placa de acero soldado. Su diseño ha sido optimizado con herramientas CAD. Tiene una rigidez excepcional que impacta positivamente la calidad de la pieza y la vida útil del troquel.
  • El cabezal cuenta con cuatro ángulos y correderas con ocho superficies de contacto. La articulación de rótula ha sido sometida a un tratamiento de nitruración. Los rieles guía y las superficies de deslizamiento están hechas de un material con un alto nivel de dureza para reducir los daños en sus superficies. También cuentan con guías prolongadas, de gran precisión y excelente resistencia al desgaste.
  • La prensa está equipada con un sistema hidráulico de protección contra sobrecarga con gran sensibilidad, así como, funcionamiento simple y confiable. También cuenta con una unidad eléctrica para ajustar la altura del troquel. La altura de montaje del troquel se ajusta utilizando un motor y las lecturas de la válvula son mostradas en un contador digital.
  • Unidad de embrague-freno de fricción en seco con conexión por resorte de gas; transmisión estable; vida útil prolongada y gran exactitud.
  • Las superficies que experimentan fricción en los componentes móviles del equipo neumático están sometidas a un tratamiento de temple o nitrurado para prolongar y garantizar su vida útil.
  • La interfaz de operación fue diseñada para que el operador esté más cómodo en posición sentado. Los componentes eléctricos principales son marca Siemens, lo que garantiza la confiabilidad y estabilidad de la prensa punzonadora.
  • El dispositivo PLC es suministrado por Mitsubishi y requiere que el operador realice inspecciones de seguridad de la presión del aire y otras funciones de revisión. También cuenta con una interfaz de alimentación y descarga automática que facilita su instalación en una línea de equipos, de manera que puedan implementarse fácilmente operaciones automáticas y otras funciones junto con los equipos periféricos.
  • El sistema de lubricación está accionado por motor y se encarga de aplicar aceite en cada punto que requiere ser lubricado.
  • El sistema neumático utiliza una válvula solenoide doble y una unidad de filtro integral, con separador de agua y aceite; así como, una válvula reguladora de presión montada en el interior de la estructura de la máquina. El exterior de esta unidad neumática está protegido por una cubierta metálica. Dicha unidad facilita la regulación de la presión neumática y garantiza una preparación apropiada del aire suministrado al sistema.
  • El cabezal está equipado con un dispositivo de balance neumático que contrarresta su peso y reduce la holgura para mejorar la estabilidad y exactitud de la prensa.
  • La interfaz de brazo mecánico está configurada en el sistema de control eléctrico de la prensa, por lo que es posible implementar operaciones de producción automática interconectado la prensa con otros equipos.
Tags
Maquinaria para metales Prensa mecánica automática Prensa hidráulica industrial Fabricación mecánica Maquina para fabricar chapas Control numérico para plegadoras Plegadoras hidráulicas para la deformación y corte de metales Prensa plegadora hidráulica CNC de 3 ejes Prensa plegadora hidráulica CNC de 3 ejes
  • Productos relacionados
  • Prensa mecánica de estampado con bastidor cerrado
    Prensa mecánica de estampado con bastidor cerrado
  • Prensa mecánica de estampado con bastidor abierto
    Prensa mecánica de estampado con bastidor abierto
  • Prensa mecánica de estampado, J23/J21
    Prensa mecánica de estampado, J23/J21
  • Prensa mecánica de estampado, J21S
    Prensa mecánica de estampado, J21S
Contáctenos

¿Tiene preguntas sobre nuestras máquinas para trabajar metales? Estamos aquí para ayudarle a elegir la solución ideal para su negocio. Contáctenos ahora.

Email: echo@ahhxjc.com
Tel.: +86-18655592716
También le podría interesar
    Prensa hidráulica para conformado de chapa metálica
    Prensa Hidráulica
    Punzonadora hidráulica (para cizalladura, muesca o punzonado)
    Otras Máquinas
    Plegadora de precisión con accionamiento-servo, WD67K
    Prensa Plegadora
    Cizalla Guillotina Hidráulica, QC11K
    Cizalla Guillotina
    Cortadora Láser CNC
    Cortadora Láser
    Laminadora de 4 Rodillos W12CNC
    Laminadora de Placa Metálica

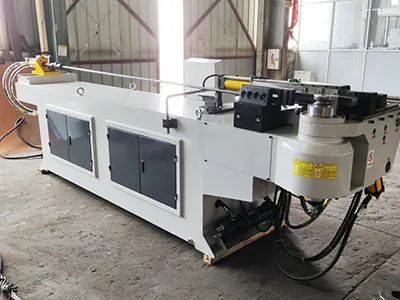

    Dobladora de tubos semiautomática NC
