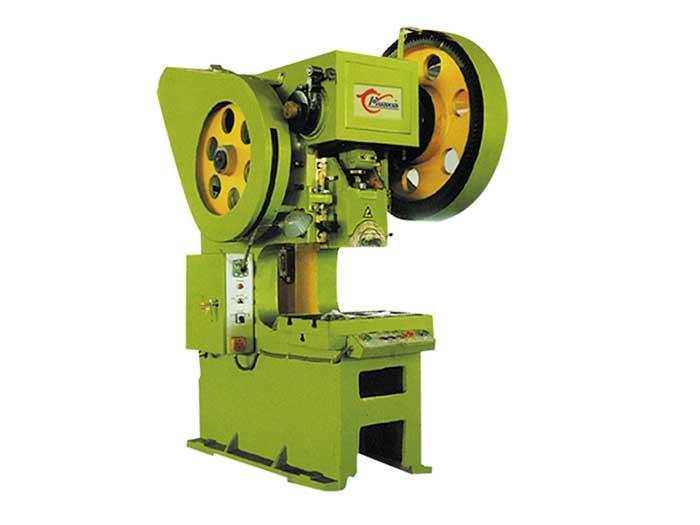

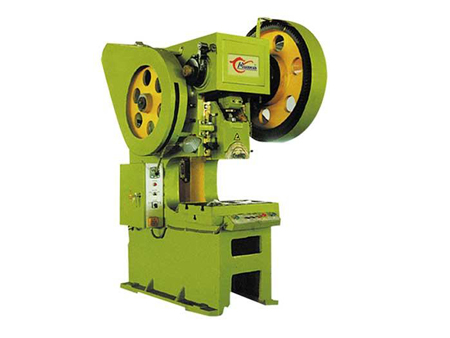

Prensa mecánica de estampado, J23/J21
Prensa mecánica automática, Prensa mecánica
El bastidor de las prensas de estampado J23/J21 está hecho de una sola pieza de fundición. Estas prensas son útiles para diversos procesos de conformado: corte, perforado, punzonado, plegado, remachado, etc.
- J23/J21-10T
- J23/J21-16T
- J23/J21-25T
- J23/J21-40T
| Item Unidad | J23/J21-10T | J23/J21-16T | J23/J21-25T | J23/J21-40T | J23/J21-63T | J23/J21-80T | ||
| Presión nominal | kN | 100 | 160 | 250 | 400 | 630 | 800 | |
| Presión nominal del recorrido | mm | 4 | 5 | 5 | 6 | 6 | 8 | |
| Recorrido de la corredera | mm | 50 | 60 | 70 | 100 | 100 | 120 | |
| Número de recorridos de la corredera | t/min | 130 | 110 | 70 | 55 | 60 | 50 | |
| Altura máx. de cierre | mm | 180 | 220 | 260 | 320 | 330 | 380 | |
| Ajuste de la altura de cierre | mm | 35 | 50 | 60 | 80 | 80 | 100 | |
| Distancia del centro de la corredera a la máquina | mm | 120 | 180 | 190 | 230 | 240 | 260 | |
| Dimensiones de la mesa de trabajo | frente y posterior | mm | 240 | 300 | 320 | 400 | 450 | 480 |
| izquierda y derecha | mm | 360 | 450 | 530 | 650 | 710 | 750 | |
| Diámetro del portamatriz | frente y posterior | mm | 100 | 130 | 140 | 170 | 180 | 220 |
| izquierda y derecha | mm | 180 | 200 | 220 | 240 | 260 | 340 | |
| diámetro | mm | 95 | 120 | 130 | 160 | 170 | 190 | |
| Tamaño total de la base de la corredera | frente y posterior | mm | 100 | 130 | 170 | 220 | 230 | 240 |
| izquierda y derecha | mm | 170 | 220 | 250 | 300 | 340 | 370 | |
| Tamaño del agujero del mago de la matriz | diámetro | mm | 30 | 40 | 40 | 50 | 50 | 60 |
| profundidad | mm | 50 | 60 | 60 | 70 | 70 | 80 | |
| Distancia entre columnas | mm | 160 | 170 | 210 | 260 | 280 | 300 | |
| Distancia entre la mesa de trabajo y la guía | mm | 200 | 250 | 290 | 340 | 350 | 380 | |
| Espesor del portamatriz | mm | 35 | 45 | 50 | 80 | 80 | 90 | |
| Ángulo de inclinación de la máquina | ° | 30 | 30 | 25 | 25 | 25 | 25 | |
| Motor | potencia | kW | 1.1 | 1.5 | 2.2 | 4 | 5.5 | 7.5 |
| Velocidad rotacional | r/min | 1410 | 1410 | 1440 | 1440 | 1440 | 1440 | |
| dimensiones | frente y posterior | mm | 910 | 1100 | 1200 | 1500 | 1600 | 1750 |
| izquierda y derecha | mm | 650 | 780 | 900 | 1100 | 1150 | 1300 | |
| altura | mm | 1560 | 1800 | 2050 | 2400 | 2480 | 2600 | |
| Peso | kg | 420 | 760 | 1300 | 2600 | 3300 | 4500 | |
Los componentes principales de la prensa incluyen el bastidor, la trasmisión, el embrague, el cabezal, el freno y el mecanismo de control.
- Estructura de la prensa
El bastidor de las prensas de estampado, serie J23/J21, está hecho de una pieza de fundición en «C». Cuenta con una placa portamatriz con un agujero rectangular, en el centro, que permite la salida fácil de las piezas punzonadas o el material de desecho. La placa portamatriz está atornillada sobre la cama y cuenta con una ranura tipo «T» para facilitar el montaje del troquel.
- Transmisión
El mecanismo de transmisión es accionado con un motor montado en la parte posterior del bastidor.
- Embrague
Este componente está ubicado en el costado derecho del cigüeñal. El disco de embrague cuenta con una chaveta tipo Woodruff; además, utiliza la fuerza de un resorte de extensión para mantener el disco en estado normalmente abierto.
- Cabezal
Está montado sobre las correderas en el bastidor. El cabezal se mueve en línea recta, de arriba hacia abajo, a lo largo de las ranuras-guía tipo «V», siguiendo el movimiento rotatorio del cigüeñal.
- Freno
El disco del freno es circular y se encuentra montado en el extremo izquierdo del cigüeñal. El freno es de tipo continuo con cinta hecha de piel reforzada con acero o con pastillas de cobre remachadas.
- Mecanismo de control
La máquina hace uso de un mecanismo de accionamiento mecánico para regular el movimiento del cabezal en modo de operación simple, a través de un pedal.
