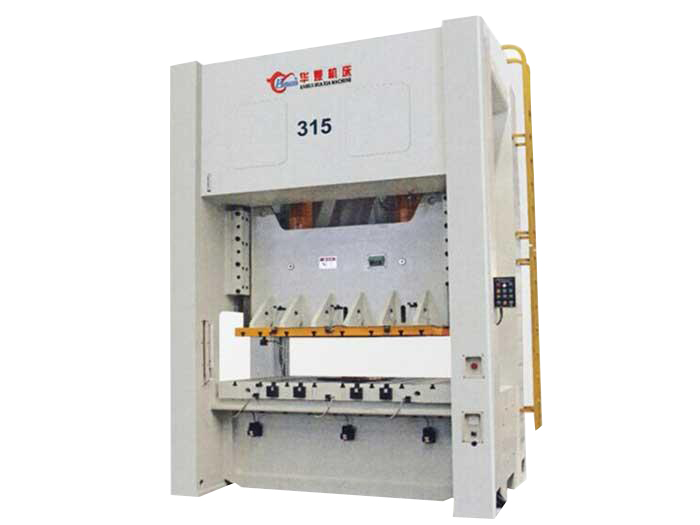

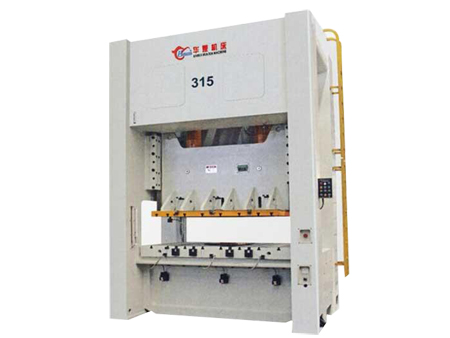

Prensa mecánica de estampado con bastidor cerrado

La prensa mecánica de estampado con bastidor cerrado, serie JH36, cuenta con un sistema de transmisión multimanivela con dos modos de operación: de procesamiento pausado y de retorno rápido.

Fuerza nominal (kN)

1100-6300

Carrera del cabezal (mm)

110-300

Altura máx. del troquel (mm)

400-600

Ajuste de altura del troquel (mm)

90-120

Solicite una cotización

Especificaciones

Modelo			JH36-110		JH36-160		JH36-200		JH36-250		JH36-315	JH36-400	JH36-500	JH36-630
Fuerza nominal (kN)			1100		1600		2000		2500		3150	4000	5000	6300
Carrera a presión nominal			5	3	6	3	7	4	7	4	8	8	10	10
Carrera del cabezal (mm)			180	110	200	130	230	150	250	180	250	250	280	300
Golpes por minuto			35-65	45-80	30-50	35-65	25-45	30-55	20-40	30-50	23-35	20-35	18-25	15-25
Altura máx. del troquel (mm)			400	435	450	485	500	540	550	585	550	550	580	600
Ajuste de altura del troquel (mm)			90		100		110		120		120	120	120	120
Distancia entre columnas (mm)			1750		1970		2200		2400		2600	2750	2900	3100
Superficie para montaje del portatroquel en el cabezal	Ancho (mm, izq.-der.)	1360			1500		1850		2000		2100	2300	2400	2600
	Largo (mm, adelante-atrás)	520			580		650		700		750	800	850	1100
Tamaño del portamatriz	Ancho (mm, izq.-der.)	1700			1930		2100		2300		2400	2700	2850	3000
	Largo (mm, adelante-atrás)	680			760		840		920		950	1000	1200	1400
Aperturas laterales	Altura (mm)	500			500		600		600		600	600	700	700
	Largo (mm, adelante-atrás)	600			750		800		900		900	900	1000	1000
Dimensiones totales de la prensa punzonadora	Ancho (mm, izq.-der.)	2350			2600		3050		3350		3550	3800	3950	4000
	Largo (mm, adelante-atrás)	1950			2370		2500		2650		2700	2800	3600	3900
	Altura (mm)	3530			3900		4400		4900		5200	5300	5750	6100
Potencia del motor principal (kW)			15		22		22		30		37	37	45	55

Características

El modo de retorno rápido en dos puntos incrementa la eficiencia de producción alrededor de 30%, comparada con prensas de manivela tradicional.
Alta precisión que cumple con el estándar JIS de primer grado.
La máquina hace uso de tecnología de soldado y se caracteriza por su elevada rigidez.
Utiliza rieles-guía prolongados con ocho superficies de contacto para asegurar la exactitud de la prensa. Los modelos JH36-110U y JH36-160 utilizan rieles-guía con seis superficies de contacto.
Un embrague neumático de fricción en seco es requerido para asegurar el acoplamiento y separación.
Su sistema hidráulico de protección contra sobrecarga, extremadamente sensible, protege la máquina contra daños severos, causados por una operación incorrecta.
El aceite de lubricación es suministrado automáticamente a la prensa de estampado para reducir el desgaste de sus componentes.
La máquina utiliza conversión y modulación de frecuencia para garantizar la exactitud en la operación y una estabilidad excelente.
Su controlador lógico programable (PLC) facilita ampliamente la operación del equipo.
La prensa puede ser personalizada, de acuerdo con los requerimientos del cliente, con una varilla de salida de material, cojín neumático, alimentador con cojinetes de deslizamiento, alimentador automático y/u otros dispositivos.
