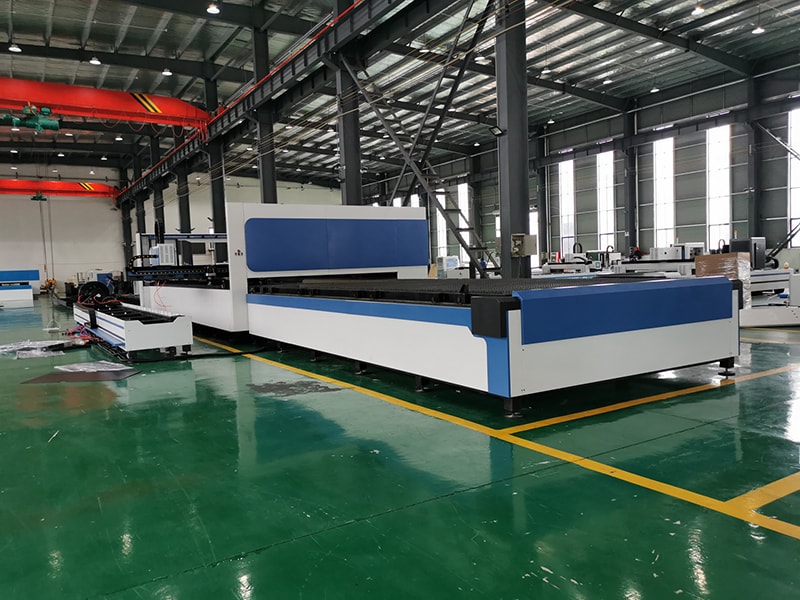

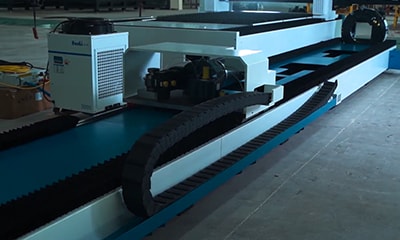

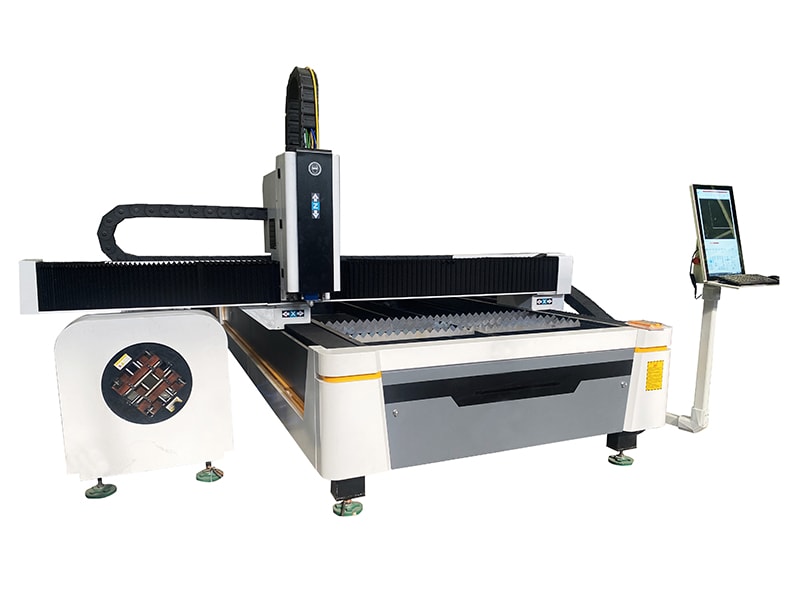

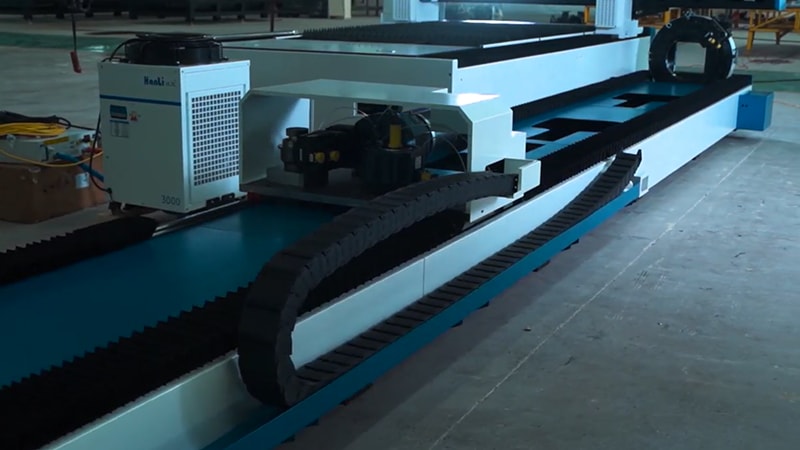

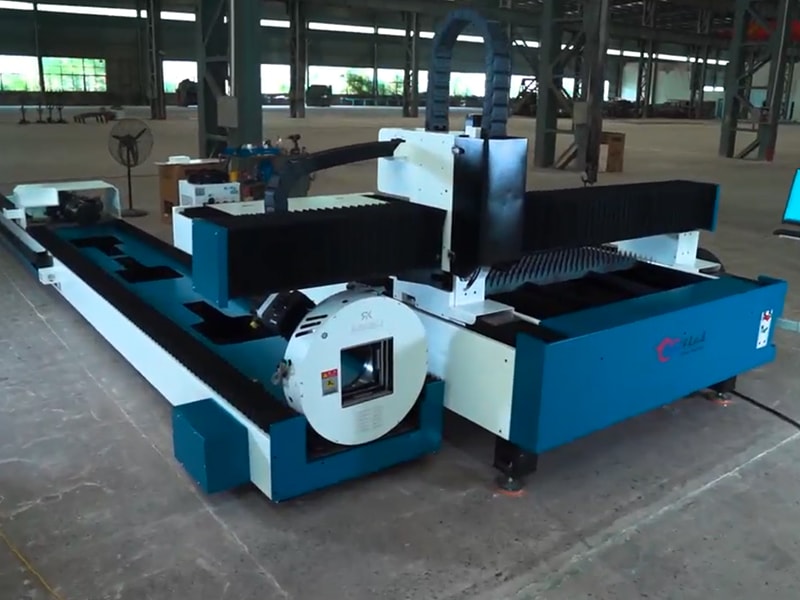

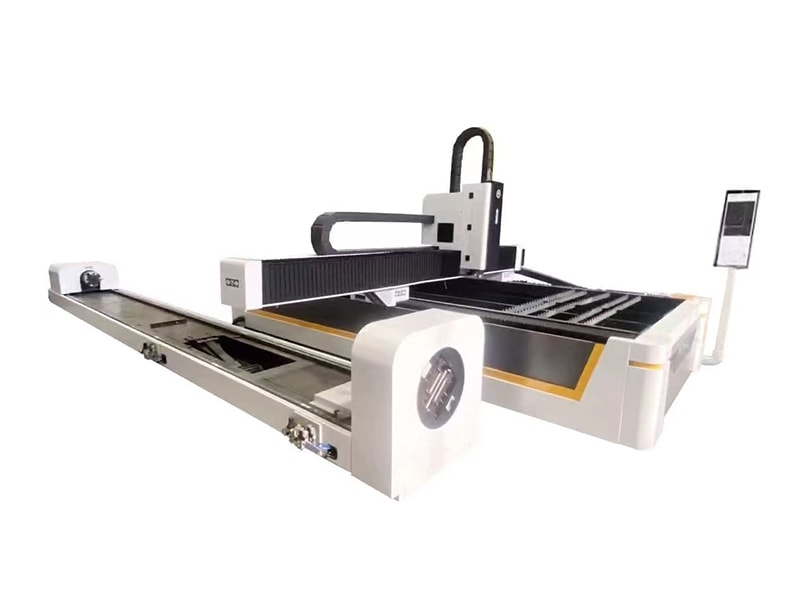

La cortadora Láser CNC para láminas y tuberías está integrada con una mesa de corte de láminas y un husillo para el corte de tubos. La máquina de corte está equipada con una única fuente láser, un enfriador de agua y un sistema CNC, lo que permite realizar cortes de alta precisión en láminas, tubos y perfiles.
La máquina de corte es adecuada para la fabricación de estructuras de acero, la fabricación de muebles metálicos, el procesamiento secundario de láminas y tubos, y la producción de otros componentes metálicos estructurales.
Potencia del láser
3000-20000 W
Área de trabajo de la chapa
3000 × 1500 mm
Diámetro máx. del tubo
Ø320 mm
Precisión de corte
±0.05 mm
Velocidad máx. de desplazamiento
140 m/min
Certificados
CE
La cortadora Láser CNC para láminas y tuberías puede cortar una amplia gama de metales, entre ellos el acero al carbono, el acero inoxidable y el aluminio, y es adecuada para el corte de alta precisión de láminas, tubos y perfiles, como tubos cuadrados, redondos y hexagonales.

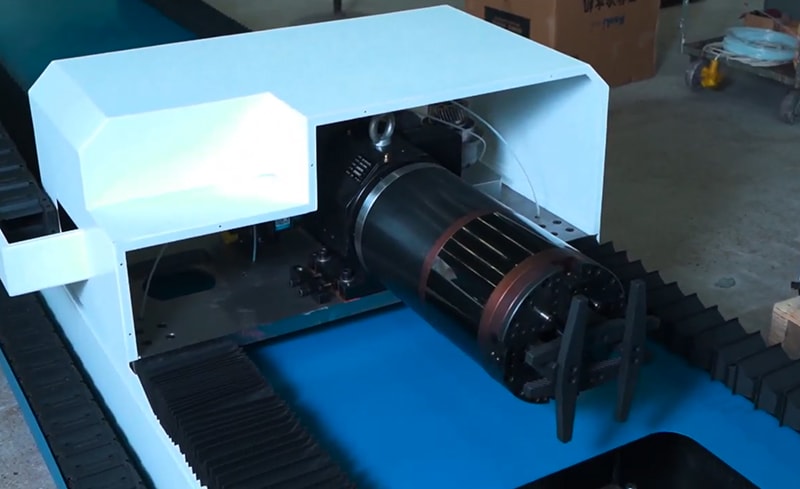

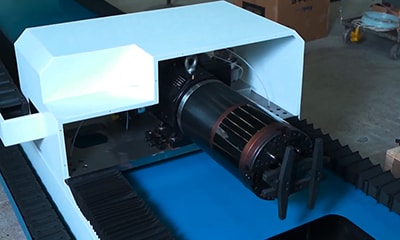

El husillo delantero se encarga del posicionamiento de precisión, mientras que el trasero se ocupa de la alimentación y la sujeción. Ambos husillos funcionan de forma sincronizada para garantizar una manipulación estable de los tubos.

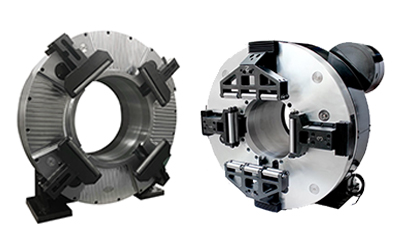

Los husillos de cuatro mordazas cuentan con mordazas de acero endurecido, un diseño autocentrante que garantiza una fuerza de sujeción uniforme y un accionamiento neumático que permite una apertura y cierre rápidos.
El sistema de doble husillo permite cortar tubos con una amplia gama de espesores de capa.
El cabezal de corte láser con enfoque automático está equipado con un colimador integrado, una lente de enfoque, una ventana de seguridad y un monitor de temperatura. La función de enfoque automático se adapta a diferentes diámetros de tubo.

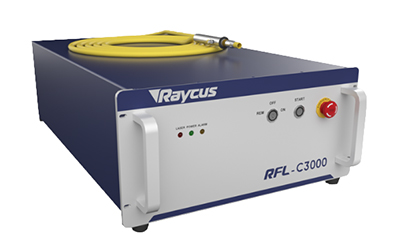

La unidad láser de fibra consta de una fuente de bombeo, un resonador, un medio de ganancia y un conector QBH. El diseño del módulo permite un mantenimiento mínimo.
El armario de control integra un servomotor, una tarjeta de control de movimiento, un disyuntor y una fuente de alimentación conmutada. Su diseño está pensado para facilitar la disipación del calor.
La mesa de corte incorpora guías lineales de precisión y un sistema de transmisión de piñón y cremallera, lo que garantiza un movimiento a alta velocidad y una gran precisión de posicionamiento.
La cortadora CNC utiliza el sistema BOCHU FSCUT, que cuenta con una biblioteca integrada de formas de tubos, funciones de anidamiento y una biblioteca de parámetros de proceso, lo que permite previsualizar la trayectoria de la herramienta en tiempo real.
Los sensores miden la longitud real, mientras que los husillos utilizan el centrado automático para ajustarse al programa.
El aceite lubricante se distribuye por los carriles de guía y los engranajes según la frecuencia y la cantidad programadas, lo que prolonga la vida útil de la máquina.
El sistema de recogida de polvo por aspiración elimina el polvo del interior de los tubos y de la zona de corte, lo que protege las lentes y mejora el entorno de trabajo.
Los tubos, previamente dispuestos, se cargan para su clasificación y distribución automáticas, sin necesidad de manipulación manual adicional.
Los conjuntos de tubos se cargan para su clasificación y distribución automáticas, sin necesidad de manipulación manual.
Los rodillos de soporte con servomotor siguen el movimiento del cabezal de corte, evitando que los tubos se comben o se deformen.
Las piezas cortadas se depositan automáticamente en las bandejas y se deslizan hasta el carro de recogida.
El almacenamiento vertical de tubos permite la carga, el corte y la descarga automatizados las 24 horas del día.
La evitación automática de los husillos centrales y traseros al cortar tubos largos minimiza la pérdida de material al reducir los recortes.
¿Tiene preguntas sobre nuestras máquinas para trabajar metales? Estamos aquí para ayudarle a elegir la solución ideal para su negocio. Contáctenos ahora.
Una cortadora láser es un dispositivo de mecanizado de precisión que utiliza un rayo láser de alta energía para cortar diversos materiales. Al enfocar la energía láser en un punto pequeño, funde, evapora o quema rápidamente el material, logrando así un corte preciso.
Ofrecemos principalmente dos tipos de cortadoras láser:
Nuestras cortadoras láser pueden cortar acero al carbono, acero inoxidable, aleaciones de aluminio, cobre, láminas galvanizadas, aleaciones de titanio y otros materiales metálicos. La capacidad de procesamiento específica depende de la potencia del láser.
Sí, Huaxia ofrece capacitación integral para operadores con cada compra de máquina. Esto incluye la operación, el mantenimiento y la resolución de problemas.
Las cortadoras láser son adecuadas para:
A la hora de seleccionar la cortadora láser adecuada, hay que tener en cuenta los siguientes factores:
