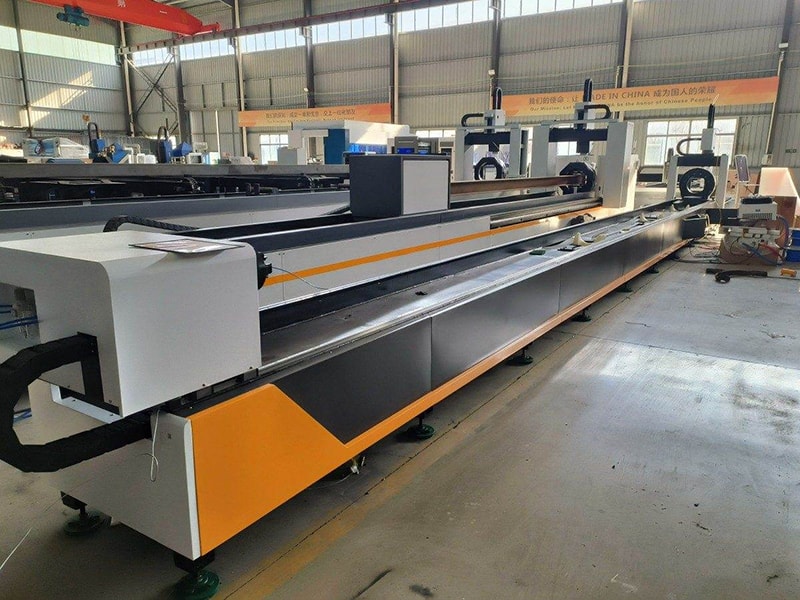

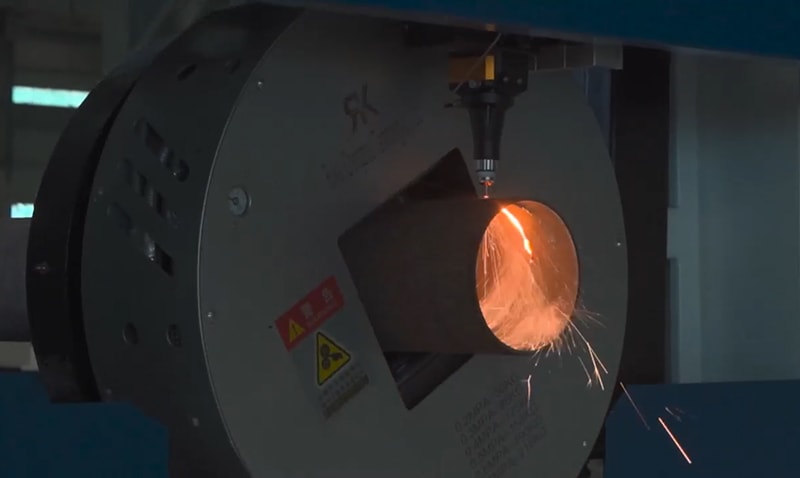

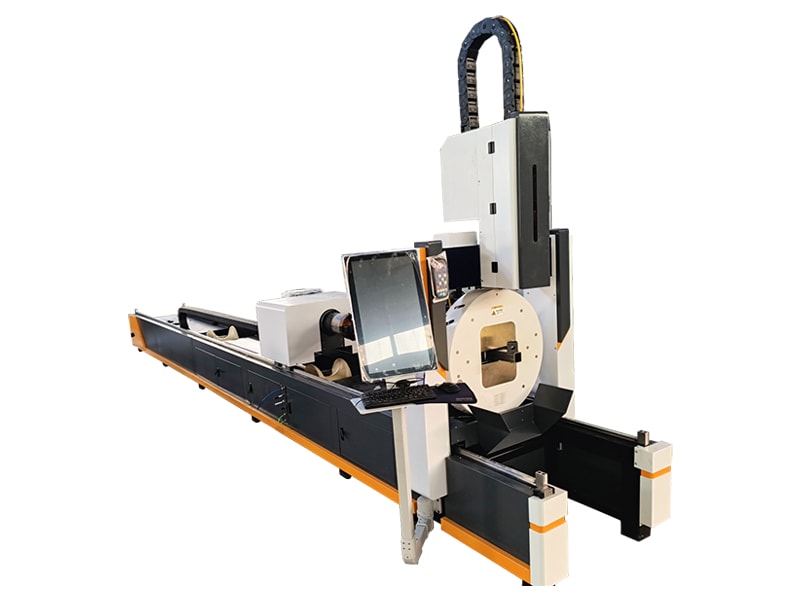

La cortadora Láser CNC para tuberías se utiliza principalmente para el corte automatizado de alta precisión de tuberías y perfiles metálicos. La máquina de corte consta de una mesa de corte, carriles guía, mandriles delantero y trasero, y un cabezal de corte por láser, lo que permite un corte uniforme de tubos redondos, cuadrados, rectangulares, ovalados y otros perfiles metálicos. La máquina de corte también es capaz de realizar cortes a medida, perforaciones, ranuras, muescas, cortes en intersección y el mecanizado de perfiles complejos. Algunos modelos seleccionados también admiten el corte biselado, la detección de cordones de soldadura y la carga y descarga automatizadas de material.
Con una precisión de posicionamiento de ±0,02 mm y una alta precisión de corte, los bordes de corte quedan limpios y lisos, con un mínimo de rebabas. La reducción de los procesos secundarios, como el aserrado y el taladrado, mejora la eficiencia de la producción y la aprovechamiento del material, lo que convierte a la máquina de corte en la opción ideal para la fabricación de acero, la fabricación de mobiliario metálico, el procesamiento de tubos y la producción de otros componentes estructurales metálicos.
Laser Power
3000-20000 W
Positioning Accuracy (X/Y)
±0.02 mm
Effective Cutting Length
6500 mm
Max. Tube Diameter
Ø240 mm
La cortadora Láser CNC para tuberías puede cortar una amplia gama de metales, entre los que se incluyen el acero al carbono, el acero inoxidable, el aluminio y las aleaciones de aluminio, el cobre, el latón y el acero galvanizado, y puede utilizarse para el corte de precisión de tubos y perfiles, tales como tubos redondos, cuadrados/rectangulares, ovalados y hexagonales, así como vigas en I, ángulos y canales.

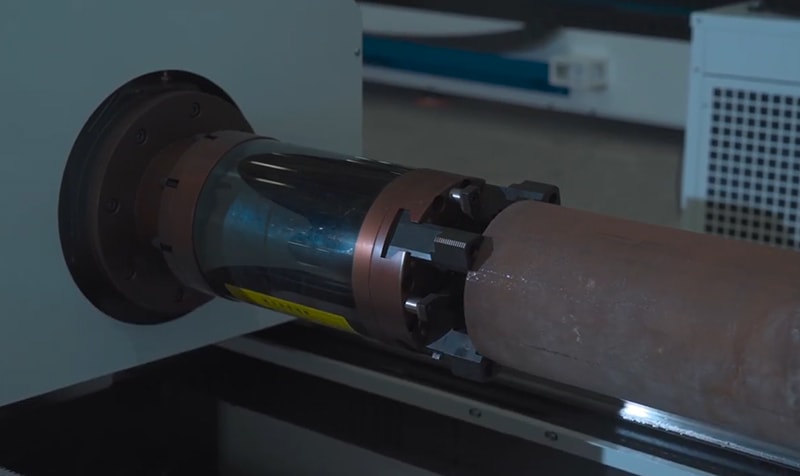

El husillo delantero se encarga del posicionamiento de precisión, mientras que el trasero se ocupa de la alimentación y la sujeción. Ambos husillos funcionan de forma sincronizada para garantizar una manipulación estable de los tubos.

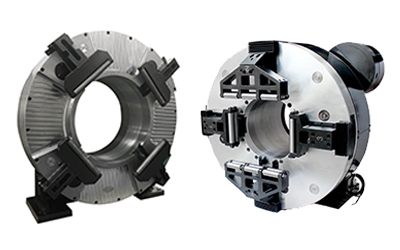

Los husillos de cuatro mordazas cuentan con mordazas de acero endurecido, un diseño autocentrante que garantiza una fuerza de sujeción uniforme y un accionamiento neumático que permite una apertura y cierre rápidos.
El sistema de doble husillo permite cortar tubos con una amplia gama de espesores de capa.

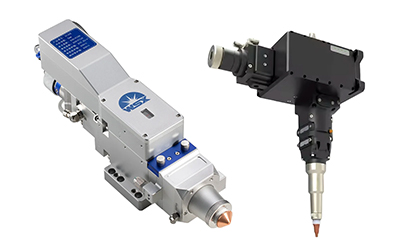

El cabezal de corte láser con enfoque automático está equipado con un colimador integrado, una lente de enfoque, una ventana de seguridad y un monitor de temperatura. La función de enfoque automático se adapta a diferentes diámetros de tubo.

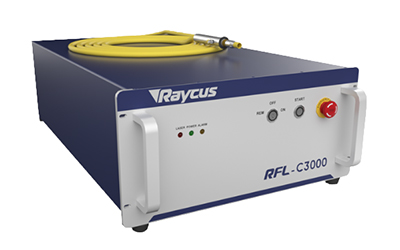

La unidad láser de fibra consta de una fuente de bombeo, un resonador, un medio de ganancia y un conector QBH. El diseño del módulo permite un mantenimiento mínimo.

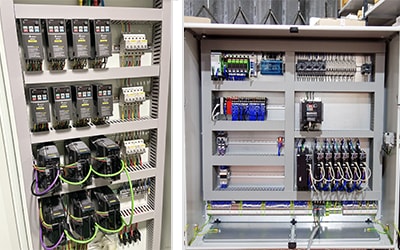

El armario de control integra un servomotor, una tarjeta de control de movimiento, un disyuntor y una fuente de alimentación conmutada. Su diseño está pensado para facilitar la disipación del calor.

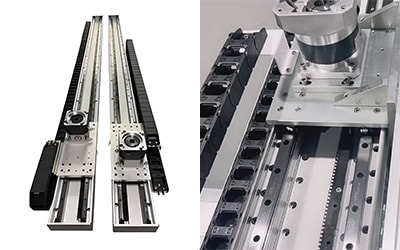

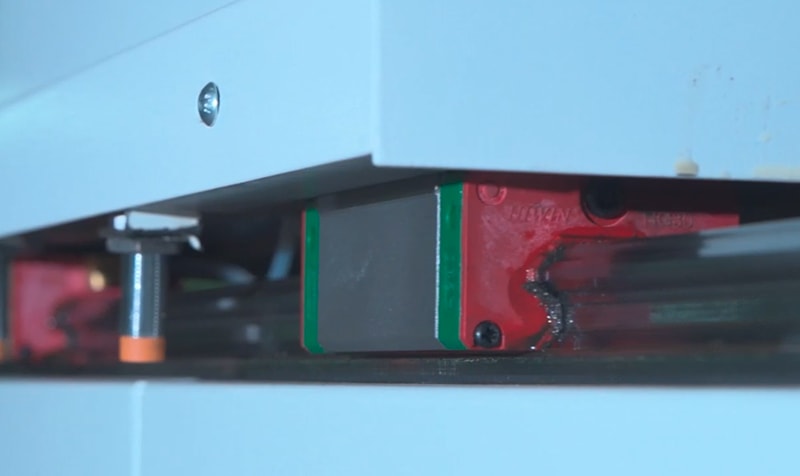

La mesa de corte incorpora guías lineales de precisión y un sistema de transmisión de piñón y cremallera, lo que garantiza un movimiento a alta velocidad y una gran precisión de posicionamiento.

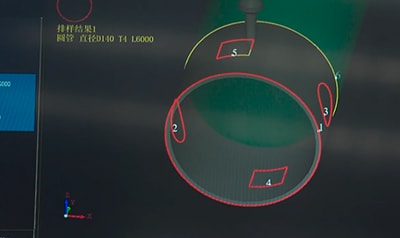

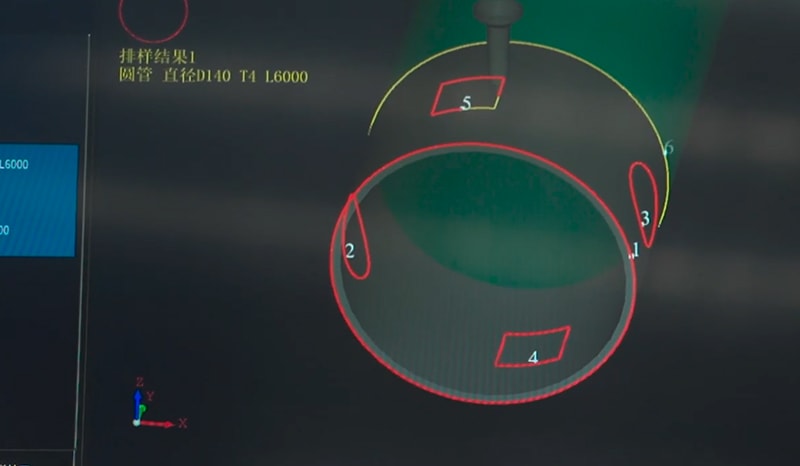

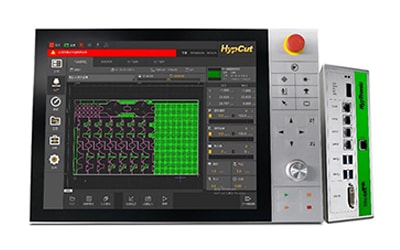

La cortadora CNC utiliza el sistema BOCHU FSCUT, que cuenta con una biblioteca integrada de formas de tubos, funciones de anidamiento y una biblioteca de parámetros de proceso, lo que permite previsualizar la trayectoria de la herramienta en tiempo real.
Los sensores miden la longitud real, mientras que los husillos utilizan el centrado automático para ajustarse al programa.
El aceite lubricante se distribuye por los carriles de guía y los engranajes según la frecuencia y la cantidad programadas, lo que prolonga la vida útil de la máquina.
El sistema de recogida de polvo por aspiración elimina el polvo del interior de los tubos y de la zona de corte, lo que protege las lentes y mejora el entorno de trabajo.
Los tubos, previamente dispuestos, se cargan para su clasificación y distribución automáticas, sin necesidad de manipulación manual adicional.
Los conjuntos de tubos se cargan para su clasificación y distribución automáticas, sin necesidad de manipulación manual.
Los rodillos de soporte con servomotor siguen el movimiento del cabezal de corte, evitando que los tubos se comben o se deformen.
Las piezas cortadas se depositan automáticamente en las bandejas y se deslizan hasta el carro de recogida.
El almacenamiento vertical de tubos permite la carga, el corte y la descarga automatizados las 24 horas del día.
La evitación automática de los husillos centrales y traseros al cortar tubos largos minimiza la pérdida de material al reducir los recortes.
¿Tiene preguntas sobre nuestras máquinas para trabajar metales? Estamos aquí para ayudarle a elegir la solución ideal para su negocio. Contáctenos ahora.
Una cortadora láser es un dispositivo de mecanizado de precisión que utiliza un rayo láser de alta energía para cortar diversos materiales. Al enfocar la energía láser en un punto pequeño, funde, evapora o quema rápidamente el material, logrando así un corte preciso.
Ofrecemos principalmente dos tipos de cortadoras láser:
Nuestras cortadoras láser pueden cortar acero al carbono, acero inoxidable, aleaciones de aluminio, cobre, láminas galvanizadas, aleaciones de titanio y otros materiales metálicos. La capacidad de procesamiento específica depende de la potencia del láser.
Sí, Huaxia ofrece capacitación integral para operadores con cada compra de máquina. Esto incluye la operación, el mantenimiento y la resolución de problemas.
Las cortadoras láser son adecuadas para:
A la hora de seleccionar la cortadora láser adecuada, hay que tener en cuenta los siguientes factores:
