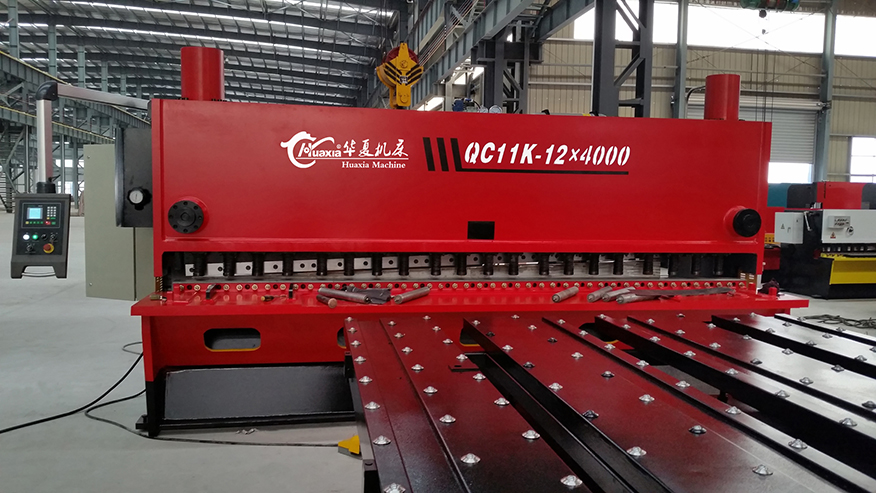

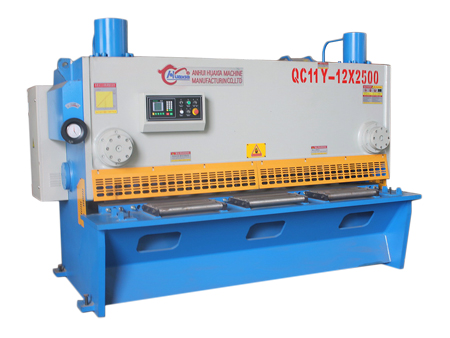

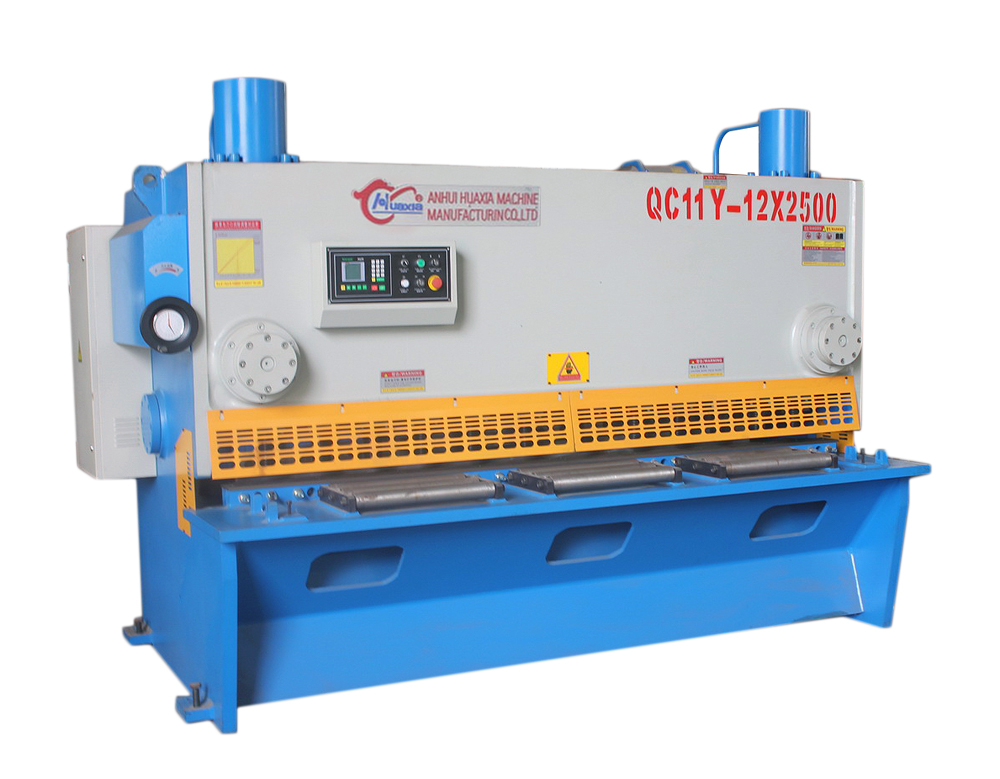

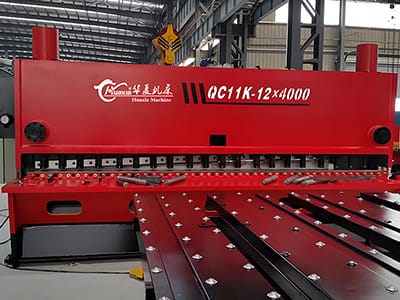

Cizalla Guillotina Hidráulica, QC11K
  • Cizalla Guillotina Hidráulica, QC11K
  • Cizalla Guillotina Hidráulica, QC11K

Cizalla Guillotina Hidráulica, QC11K

Las cizallas/guillotinas hidráulicas, serie QC11K, cuentan con una estructura completamente soldada y sometida a un tratamiento de alivio de tensiones; se caracterizan por su alto grado de rigidez. Estas máquinas son accionadas con un solo botón lo que facilita su operación.

Espesor de corte máx. (mm)

6-25

Ancho de corte máx. (mm)

3200-6000

Espesor de la mesa de trabajo (mm)

30-60

Espesor de la pared (mm)

30-80

Solicite una cotización
    Cizalla Guillotina Hidráulica, QC11K
    Cizalla Guillotina Hidráulica, QC11K
    Cizalla Guillotina Hidráulica, QC11K
    Cizalla Guillotina Hidráulica, QC11K
    Cizalla Guillotina Hidráulica, QC11K
    Cizalla Guillotina Hidráulica, QC11K
    Cizalla Guillotina Hidráulica, QC11K
    Cizalla Guillotina Hidráulica, QC11K
Especificaciones
Tipo Espesor de corte máx. Ancho de corte máx. Espesor de la mesa de trabajo Espesor de la paredEspesor del portacuchillas Resistencia a la tracción de la placa Número de golpes Profundidad de garganta Longitud de la cuchilla Potencia del motor principal Dimensiones (lar. × an. × al.)
6×3200 6 3200 30 30 50 450 13-22 130 3300 7.5 3900×1520×2100
8×2500 8 2500 35 35 50 450 14-24 130 2600 7.5 3150×1580×2050
8×3200 8 3200 35 35 50 450 12-21 130 3300 7.5 3900×1700×2150
8×4000 8 4000 40 35 50 450 8-14 130 4100 11 4700×1840×2350
10×3200 10 3200 40 40 50 450 10-18 130 3300 11 3900×1730×2250
10×4000 10 4000 40 45 50 450 7-12 130 4100 18.5 4750×1900×2450
12×4000 12 4000 40 50 60 450 7-12 130 4100 18.5 4800×1970×2550
16×4000 16 4000 45 60 60 450 9-12 100 4100 22 4850×2100×2750
16×6000 16 6000 50 70 80 450 5-10 130 6100 37 7100×2460×2920
20×3200 20 3200 50 70 80 450 5-14 130 3300 22 4100×2080×2550
20×4000 20 4000 50 70 80 450 5-12 100 4100 30 4900×2200×2800
25×3200 25 3200 60 70 70 450 5-11 100 3300 37 4100×2150×2650
25×4000 25 4000 60 80 80 450 5-10 100 4100 37 4900×2280×2900
Características
  • La estructura principal de la plataforma de alimentación está soldada y sometida a un tratamiento de alivio de tensiones para mejorar su rigidez.

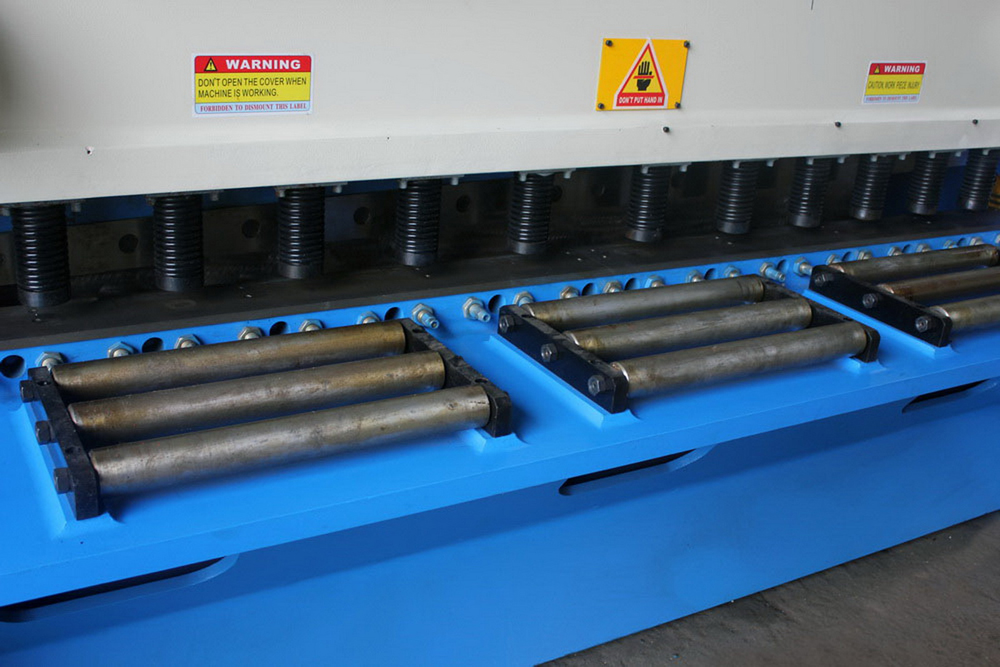

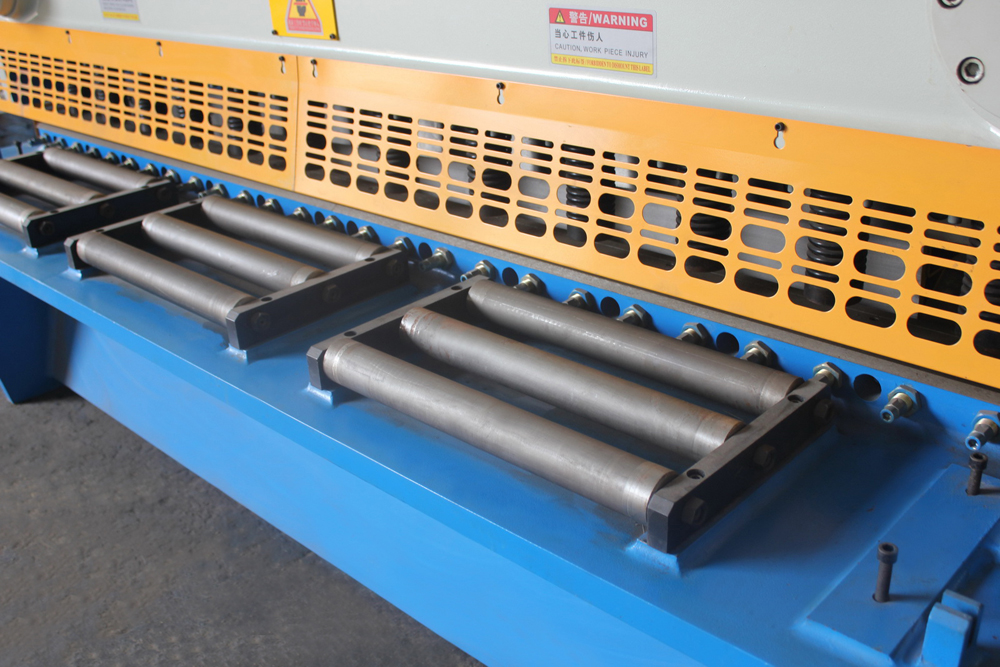

  • La plataforma de alimentación utiliza un mecanismo de transferencia por rodamientos para que la placa de acero se desplace fácilmente y con muy poca resistencia.
  • Los ejes «X» y «Y» de la cizalla están equipados con un husillo de bolas y guías lineales TBI.

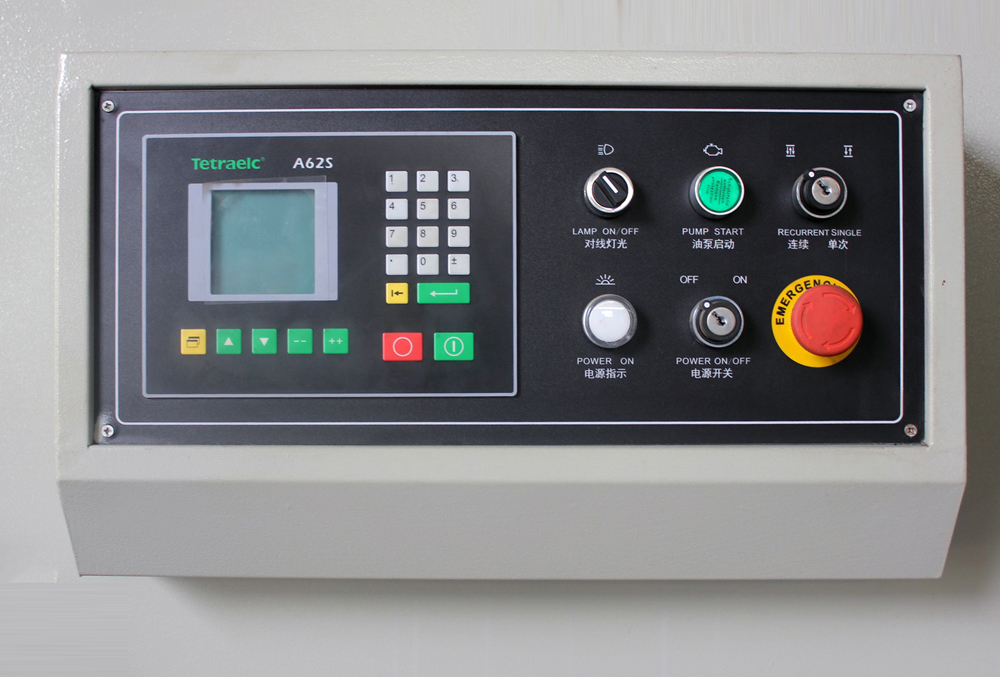

  • La cizalla es controlada por una computadora industrial que está equipada con un sistema de control CNC LEATA; puede realizar conversión de gráficos de AutoCAD. Además, cuenta con un sistema de manipulación para el molde con el cual es posible posicionar automáticamente la placa de acero.
  • La cizalla es operada con un solo botón y cuenta con una función de punto de interrupción; también cuenta con una función para contar el número de piezas de trabajo. Puede simular la operación de corte en vacío.

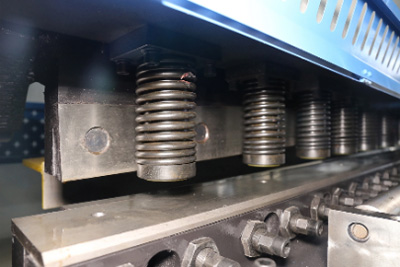

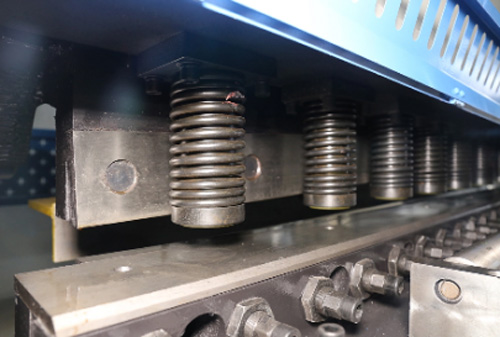

  • Está equipada con varias mordazas hidráulicas que evitan la deformación de la placa.
  • Utiliza un acoplamiento flexible de aleación de aluminio que garantiza la exactitud de la transmisión y la corrección.

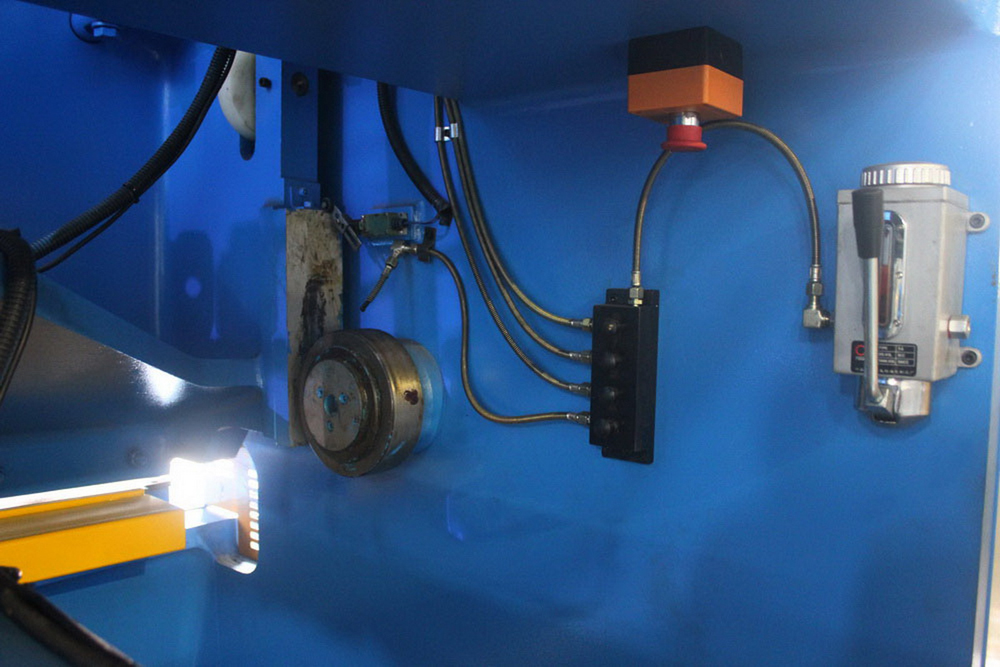

  • El sistema de lubricación centralizado trabaja automáticamente, lo que evita la necesidad de lubricar cada ubicación de forma manual. Esto reduce la fricción e incrementa la vida útil de la máquina.
Tags
Maquinaria para metales Prensa hidráulica industrial Prensa mecánica automática Fabricante de prensas mecánicas Prensas plegadoras hidráulicas Dobladora CNC de precisión de alta precisión Laminadoras y roladoras de placa metálica Control numérico para plegadoras Laminadoras y roladoras de placa metálica
  • Máquinas y herramientas de metalurgia relacionadas
  • Cizalla Guillotina Hidráulica, QC12K
    Cizalla Guillotina Hidráulica, QC12K
  • Cizalla Mecánica, Q11 para Placas de Metal
    Cizalla Mecánica, Q11 para Placas de Metal
  • Cuchillas para Cizalla Guillotina
    Cuchillas para Cizalla Guillotina
Contáctenos

¿Tiene preguntas sobre nuestras máquinas para trabajar metales? Estamos aquí para ayudarle a elegir la solución ideal para su negocio. Contáctenos ahora.

Email: echo@ahhxjc.com
Tel.: +86-18655592716
También le podría interesar
    Cortadora Láser CNC
    Cortadora Láser
    Laminadora de 4 Rodillos W12CNC
    Laminadora de Placa Metálica
    Dobladora de tubos semiautomática NC
    Dobladora de tubos
    Prensa mecánica de estampado, J23/J21
    Prensa Punzonadora
    Prensa hidráulica para conformado de chapa metálica
    Prensa Hidráulica
    Punzonadora hidráulica (para cizalladura, muesca o punzonado)
    Otras Máquinas
    Plegadora de precisión con accionamiento-servo, WD67K
    Prensa Plegadora
    Cizalla Guillotina Hidráulica, QC11K
    Cizalla Guillotina
¿Qué tipos de cizallas ofrecen?

Ofrecemos los siguientes tipos de cizallas:

Cizalla guillotina hidráulica: Alta precisión de corte, ideal para placas gruesas.
Cizalla hidráulica de viga oscilante: Estructura sencilla, fácil mantenimiento, ideal para placas de espesor medio.
Cizalla mecánica para chapa metálica: Adecuada para corte de placas delgadas, alta velocidad, ideal para producción en masa.
Cuchillas de cizalla: Cuchillas de alta calidad para reemplazar en diversas cizalladoras.
¿Cuáles son las diferencias entre las cizallas guillotina y las cizallas de viga oscilante?

Las cizallas guillotina ofrecen alta precisión de corte y son aptas para el corte de placas gruesas, con excelente rectitud de corte, ideales para un procesamiento de alta precisión. Las cizallas de viga oscilante tienen una estructura simple, son muy rentables, aptas para el corte de placas de espesor medio y tienen bajos costos de mantenimiento.

¿Qué es mejor, una cizalla mecánica o una cizalla hidráulica?

Las cizallas mecánicas son adecuadas para el procesamiento de placas delgadas, con altas velocidades de corte, ideales para la producción en masa. Las cizallas hidráulicas son adecuadas para el corte de placas gruesas, con alta potencia y fuerza de corte estable, ideales para el procesamiento de alta intensidad.

¿Cuál es el espesor máximo de placa que pueden cortar sus cizallas?

Nuestras cizallas pueden cortar placas de 0.1 a 40mm de grosor. El modelo específico recomendado depende de sus necesidades.

¿Cuánto duran las cuchillas de una cizalla?

La vida útil de las cuchillas de las cizallas depende del material de corte y la frecuencia de uso. En condiciones normales, las cuchillas de alta calidad pueden realizar entre 100,000 y 500,000 cortes. También ofrecemos cuchillas de acero aleado personalizadas para prolongar su vida útil.

¿Qué es una cizalla?

Una cizalla es un dispositivo para cortar chapa metálica, ampliamente utilizado en las industrias manufactureras y de procesamiento. Logra el corte de chapa mediante el movimiento relativo de las cuchillas superior e inferior.

¿Qué materiales son adecuados para las cizallas?

Las cizallas de Huaxia son principalmente adecuadas para:

Láminas de acero al carbono
Láminas de acero inoxidable
Láminas de aluminio
Láminas de cobre
Otros metales

Los tipos y grosores específicos de los materiales que se pueden cortar varían según el modelo. Se recomienda consultar los parámetros específicos de cada producto.
