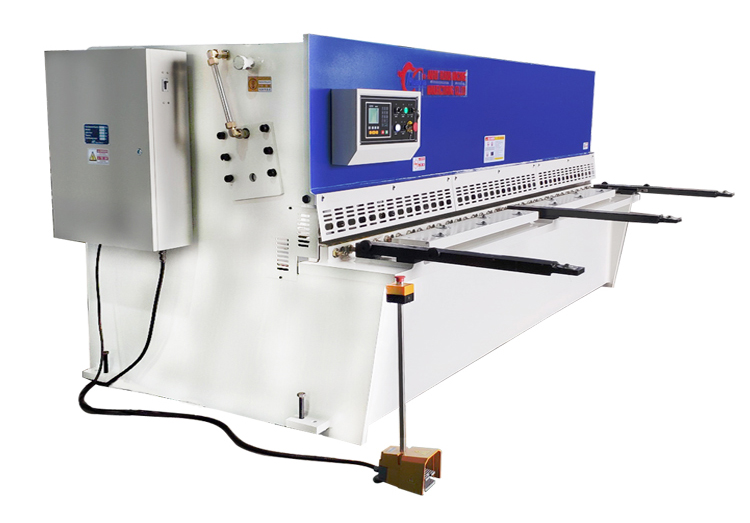

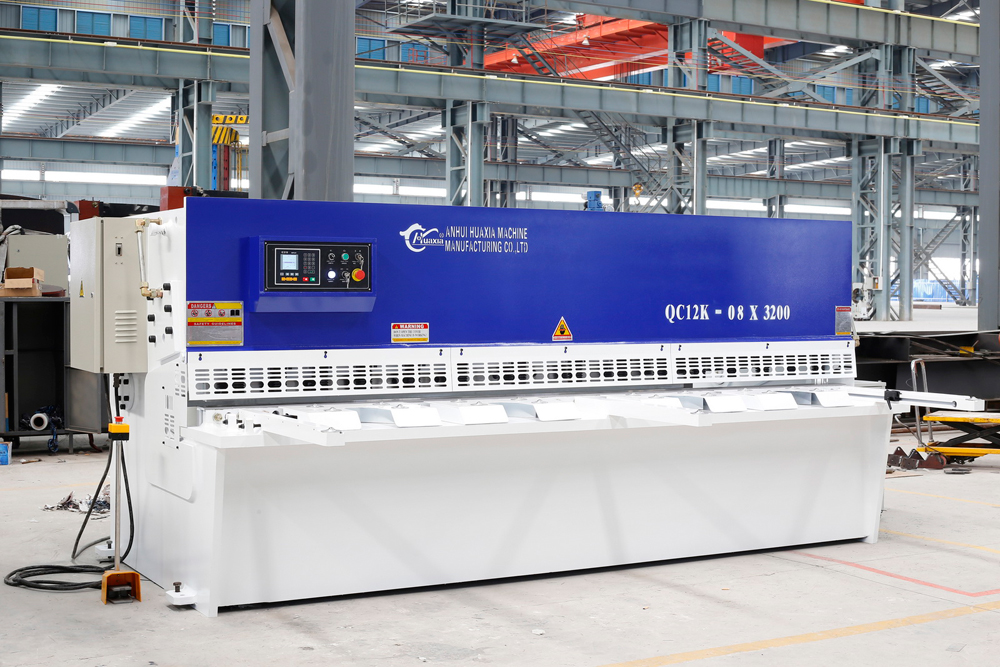

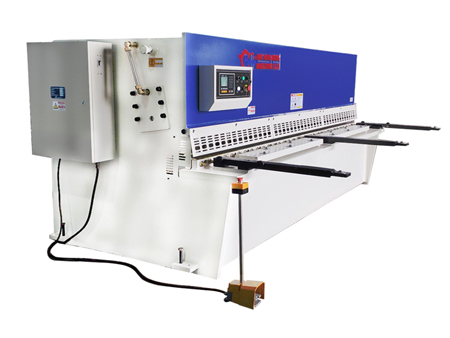

Las Cizallas hidráulicas para chapa metálica, serie QC12K, han sido equipadas con un mecanismo de tope posterior que utiliza un husillo de bolas marca ABBA; y cuentan con una función de contador integrada.
Espesor de corte máx. (mm)
6-25
Ancho de corte máx. (mm)
3200-6000
Espesor de la mesa de trabajo (mm)
30-60
Espesor de la pared (mm)
30-80
| Tipo | Espesor de corte máx. | Ancho de corte máx. | Espesor de la mesa de trabajo | Espesor de la pared | Espesor del portacuchillas | Resistencia a la tracción de la placa | Número de golpes | Profundidad de garganta | Longitud de la cuchilla | Potencia del motor principal |
| 4×2500 | 4 | 2500 | 35 | 25 | 35 | 450 | 17 | 130 | 2600 | 5.5kW |
| 4×3200 | 4 | 3200 | 35 | 25 | 35 | 450 | 14 | 130 | 3300 | 5.5kW |
| 4×4000 | 4 | 4000 | 35 | 25 | 35 | 450 | 14 | 130 | 4100 | 5.5kW |
| 4×6000 | 4 | 6000 | 45 | 30 | 45 | 450 | 8 | 130 | 6040 | 7.5kW |
| 6×2500 | 6 | 2500 | 40 | 30 | 40 | 450 | 14 | 130 | 2600 | 7.5kW |
| 6×3200 | 6 | 3200 | 45 | 30 | 40 | 450 | 11 | 130 | 3300 | 7.5kW |
| 6×4000 | 6 | 4000 | 50 | 35 | 50 | 450 | 11 | 130 | 4100 | 7.5kW |
| 6×5000 | 6 | 5000 | 50 | 40 | 50 | 450 | 8 | 130 | 5050 | 11kW |
| 6×6000 | 6 | 6000 | 50 | 40 | 50 | 450 | 8 | 130 | 6040 | 11kW |
| 8×2500 | 8 | 2500 | 45 | 35 | 45 | 450 | 14 | 130 | 2600 | 7.5kW |
| 8×3200 | 8 | 3200 | 50 | 35 | 45 | 450 | 11 | 130 | 3300 | 7.5kW |
| 8×4000 | 8 | 4000 | 50 | 40 | 50 | 450 | 10 | 130 | 4100 | 7.5kW |
| 8×5000 | 8 | 5000 | 50 | 45 | 50 | 450 | 8 | 200 | 5050 | 11kW |
| 8×6000 | 8 | 6000 | 55 | 45 | 50 | 450 | 5 | 130 | 6040 | 11kW |
| 10×3200 | 10 | 3200 | 50 | 45 | 50 | 450 | 10 | 130 | 3300 | 11kW |
| 10×4000 | 10 | 4000 | 50 | 45 | 50 | 450 | 8 | 175 | 4100 | 11kW |
| 12×2500 | 12 | 2500 | 50 | 45 | 50 | 450 | 11 | 175 | 2600 | 18.5kW |
| 12×3200 | 12 | 3200 | 50 | 50 | 50 | 450 | 10 | 175 | 3300 | 18.5kW |
| 12×4000 | 12 | 4000 | 50 | 50 | 50 | 450 | 8 | 175 | 4100 | 18.5kW |
| 12×5000 | 12 | 5000 | 60 | 50 | 60 | 450 | 6 | 200 | 5075 | 22kW |
| 12×6000 | 12 | 6000 | 60 | 50 | 60 | 450 | 6 | 200 | 6040 | 22kW |
| 16×4000 | 16 | 4000 | 60 | 50 | 50 | 450 | 6 | 200 | 4100 | 18.5kW |
| 20×6000 | 20 | 6000 | 80 | 70 | 80 | 450 | 4 | 100 | 6040 | 30kW |
| 25×6000 | 25 | 6000 | 100 | 80 | 100 | 450 | 5 | 200 | 6040 | 45kW |

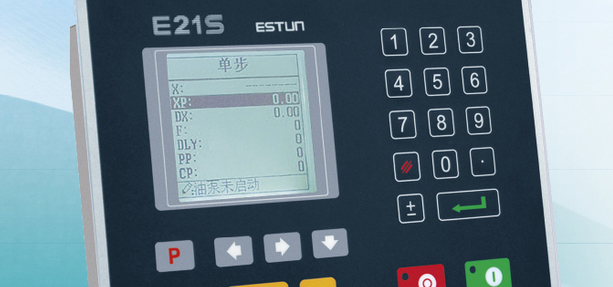

as cizallas muestran la posición del tope posterior en tiempo real, lo cual es muy práctico para el operador.
La función de programación de multipasos de la cizalla permite la operación automática del tope posterior y el posicionamiento continuo para lograr un ajuste con excelente precisión.
La función para contar muestra la cantidad de cortes en tiempo real. Además, en ausencia de suministro eléctrico, el sistema puede guardar la posición del mecanismo de tope posterior, el programa y los parámetros.

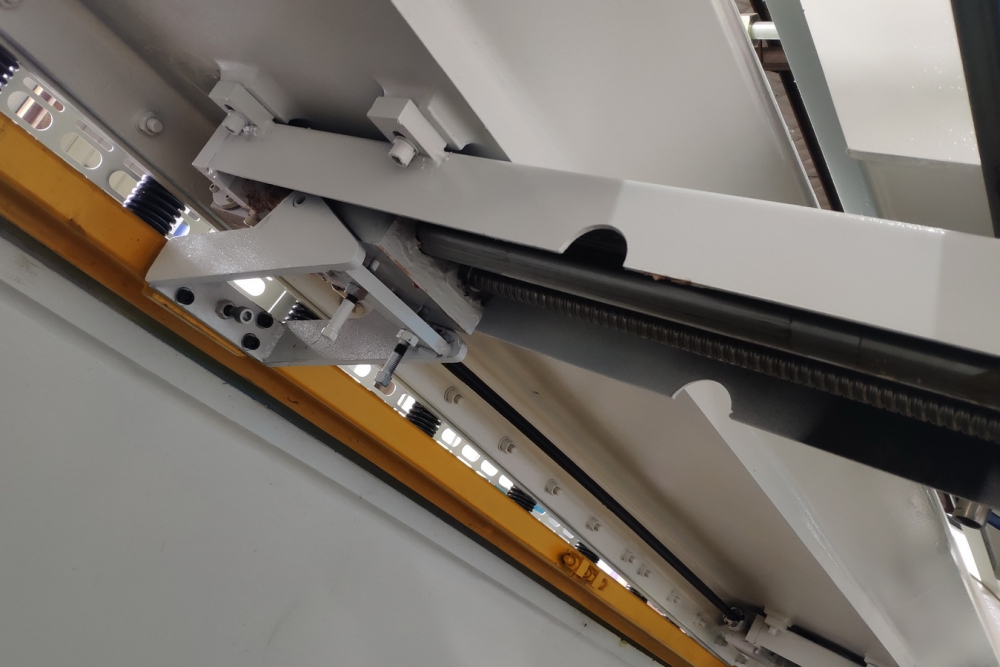

El tope posterior utiliza un husillo de bolas marca ABBA, el cual garantiza la exactitud de posicionamiento e incrementa la exactitud de procesamiento de la máquina.

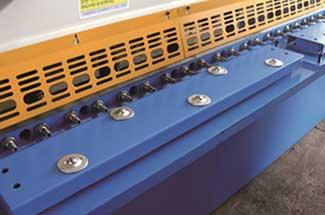

Mesa con rodamientos

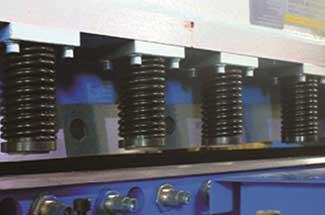

Cilindros de sujeción vertical
Conector

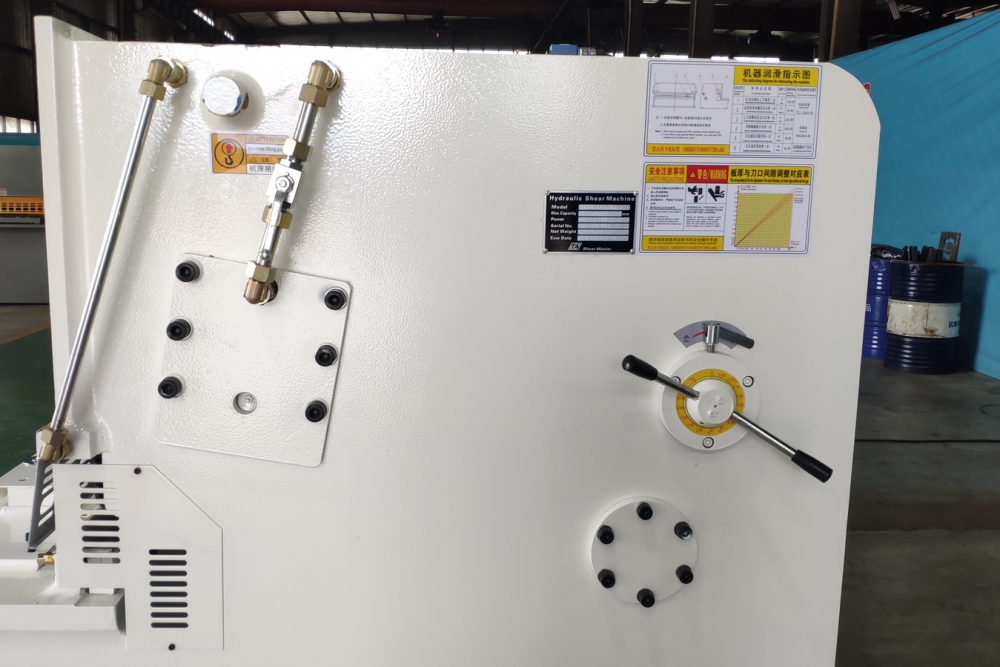

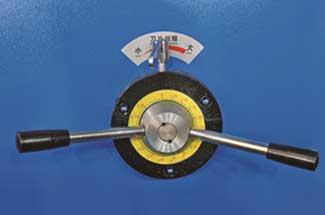

Mecanismo de ajuste de la separación entre cuchillas

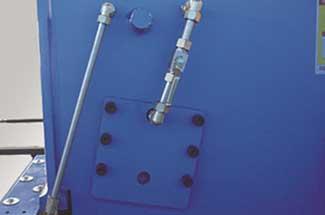

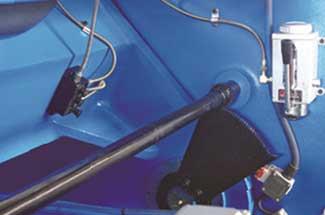

Bomba de lubricación manual

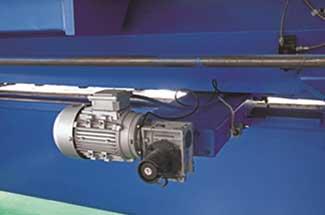

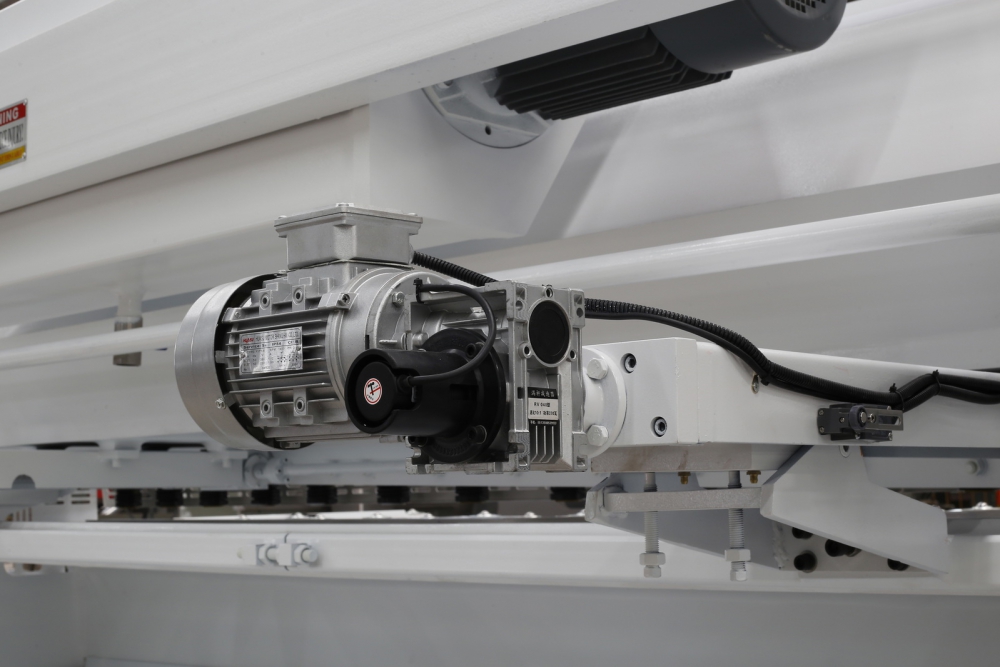

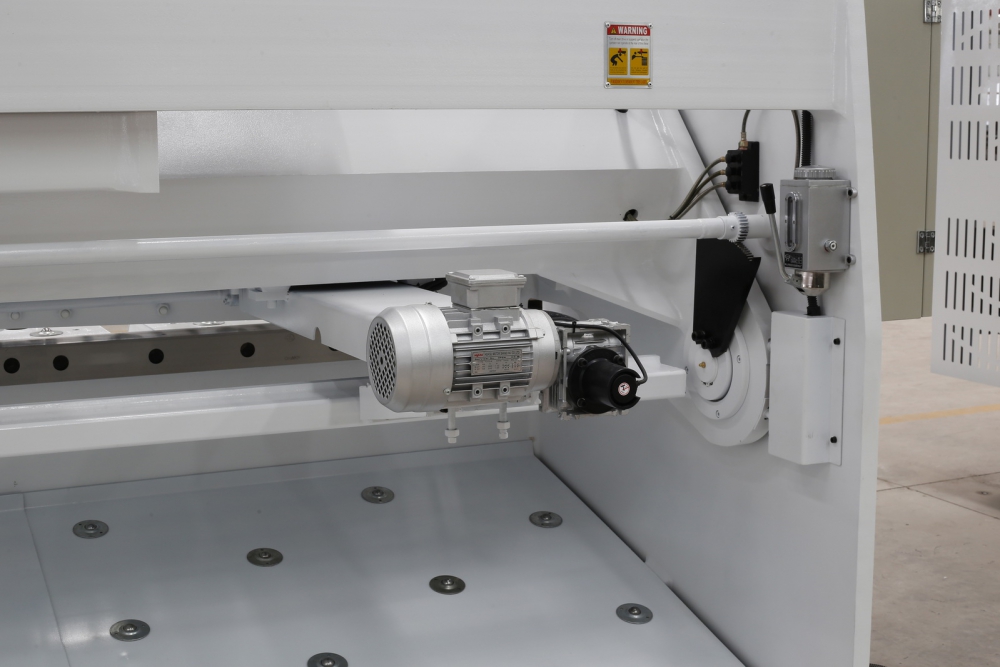

Motor del tope posterior¿Tiene preguntas sobre nuestras máquinas para trabajar metales? Estamos aquí para ayudarle a elegir la solución ideal para su negocio. Contáctenos ahora.
Ofrecemos los siguientes tipos de cizallas:

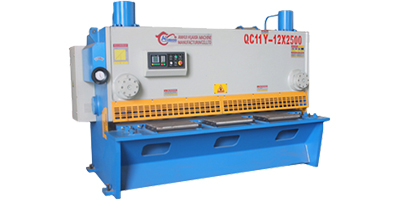

Las cizallas guillotina ofrecen alta precisión de corte y son aptas para el corte de placas gruesas, con excelente rectitud de corte, ideales para un procesamiento de alta precisión. Las cizallas de viga oscilante tienen una estructura simple, son muy rentables, aptas para el corte de placas de espesor medio y tienen bajos costos de mantenimiento.

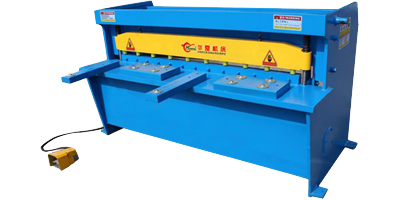

Las cizallas mecánicas son adecuadas para el procesamiento de placas delgadas, con altas velocidades de corte, ideales para la producción en masa. Las cizallas hidráulicas son adecuadas para el corte de placas gruesas, con alta potencia y fuerza de corte estable, ideales para el procesamiento de alta intensidad.
Nuestras cizallas pueden cortar placas de 0.1 a 40mm de grosor. El modelo específico recomendado depende de sus necesidades.
La vida útil de las cuchillas de las cizallas depende del material de corte y la frecuencia de uso. En condiciones normales, las cuchillas de alta calidad pueden realizar entre 100,000 y 500,000 cortes. También ofrecemos cuchillas de acero aleado personalizadas para prolongar su vida útil.
Una cizalla es un dispositivo para cortar chapa metálica, ampliamente utilizado en las industrias manufactureras y de procesamiento. Logra el corte de chapa mediante el movimiento relativo de las cuchillas superior e inferior.
Las cizallas de Huaxia son principalmente adecuadas para:
Los tipos y grosores específicos de los materiales que se pueden cortar varían según el modelo. Se recomienda consultar los parámetros específicos de cada producto.
