Doblado de tubos de alta velocidad y alta precisión impulsado por un control CNC inteligente

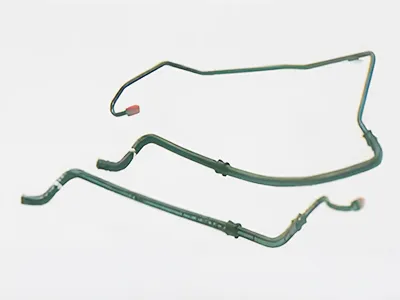

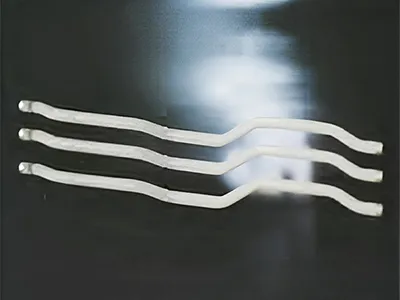

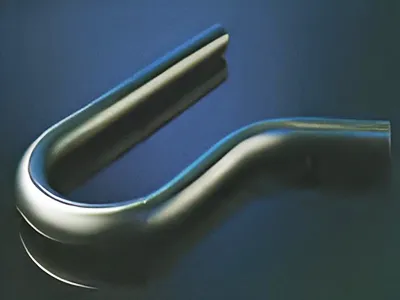

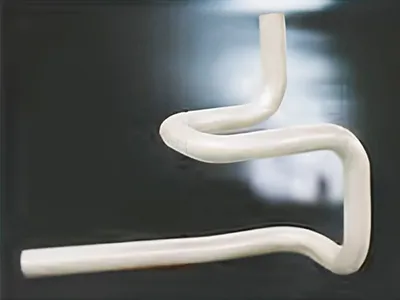

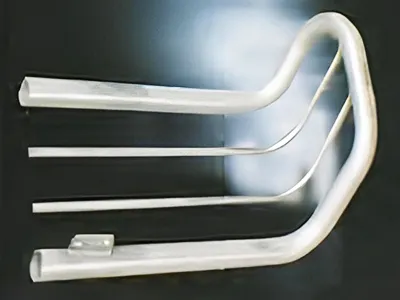

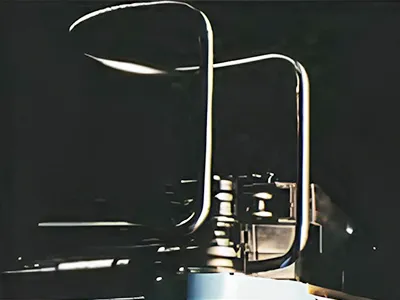

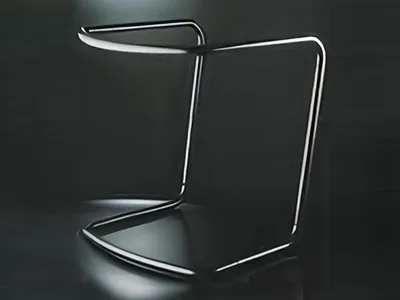

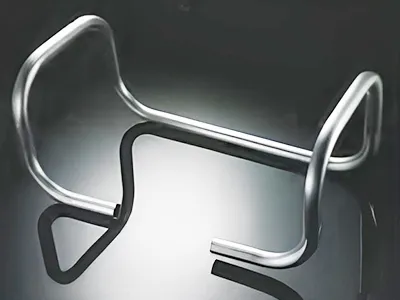

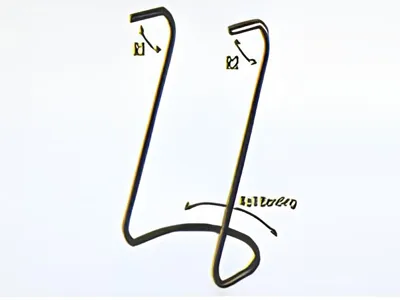

La dobladora de tubos CNC ofrece rápidas velocidades de doblado, alcanzando hasta 85 grados por segundo, con una precisión de ±0.1 grados. Está diseñada para satisfacer diversas necesidades de procesos de doblado y se utiliza ampliamente en la producción de piezas para la industria automotriz, equipos de salud y fitness, muebles, dispositivos médicos y maquinaria de construcción.
El sistema de control CNC es el núcleo de esta máquina, proporcionando control programable, una interfaz de operador intuitiva, configuración de parámetros de proceso y funciones de autodiagnóstico. Este sistema no solo mejora la eficiencia y la calidad del procesamiento, sino que también minimiza la intensidad de la mano de obra y la complejidad operativa.

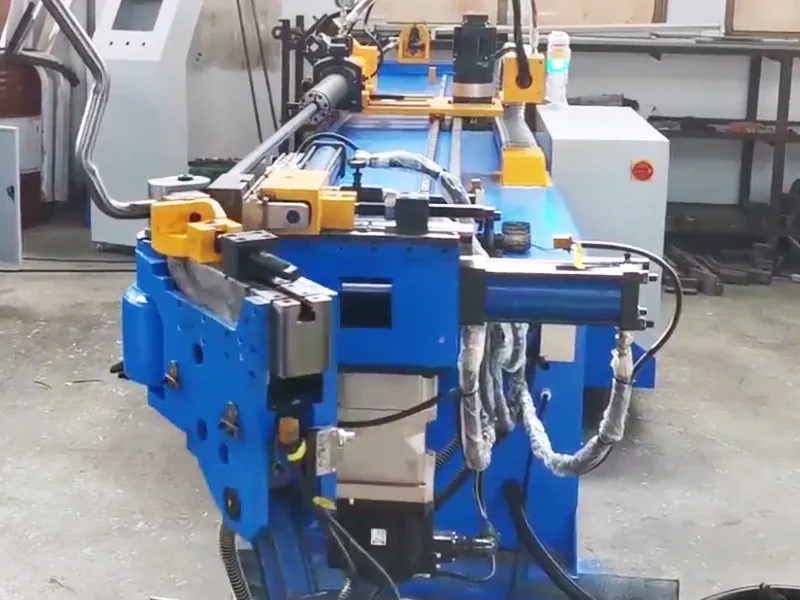

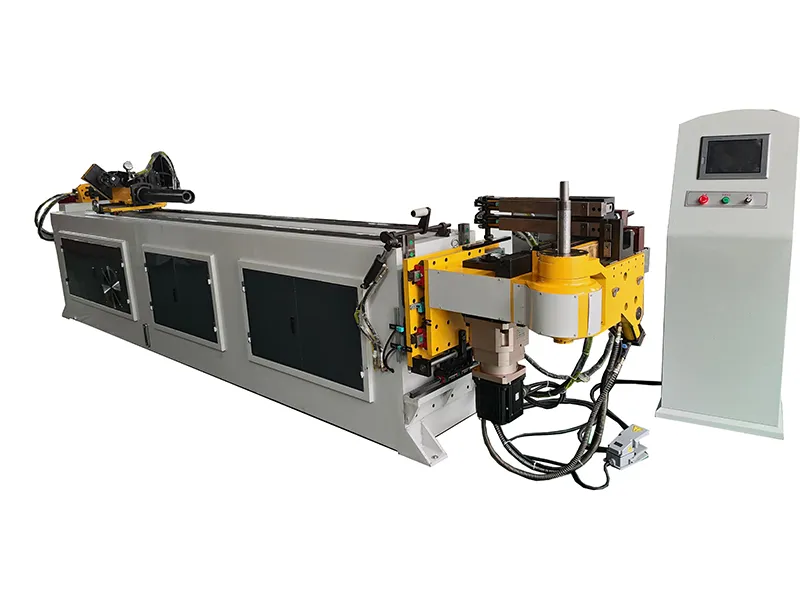

La dobladora de tubos de la serie Multi-S es una dobladora de matriz multicapa, equipada con servomotores o servoválvulas proporcionales hidráulicas, según el modelo. Esta máquina ofrece control multieje y puede doblar tubos con diámetros de hasta 325mm. Incorpora una computadora personal industrial (IPC) y una pantalla táctil para facilitar su manejo.
| Modelo | DW63CNC-5A-3S | DW75CNC-5A-3S | DW89CNC-5A-3S | DW115CNC-5A-3S | |
| Capacidad máxima de doblado (diámetro × espesor de pared) | ∅63mm×4mm | ∅75mm×4mm | ∅89mm×8mm | ∅115mm×8mm | |
| Radio de curvatura máximo | R250mm | R250mm | R250mm | R350mm | |
| Radio de curvatura mínimo | Dependiendo del diámetro del tubo | Dependiendo del diámetro del tubo | Dependiendo del diámetro del tubo | Dependiendo del diámetro del tubo | |
| Ángulo de doblado máximo | 190° | 190° | 190° | 190° | |
| Longitud máxima de alimentación | 3000mm | 3000mm | 3000mm | 3000mm | |
| Método de alimentación | Alimentación directa o alimentación por sujeción | Alimentación directa o alimentación por sujeción | Alimentación directa o alimentación por sujeción | Alimentación directa o alimentación por sujeción | |
| Velocidad de trabajo | Doblado | Max. 85grados/seg | Max. 40grados/seg | Max. 30grados/seg | Max. 30grados/seg |
| Rotación | Max. 200grados/seg | Max. 160grados/seg | Max. 160grados/seg | Max. 160grados/seg | |
| Alimentación | Max. 1000mm/sec | Max. 800mm/sec | Max. 800mm/sec | Max. 800mm/sec | |
| Precisión de trabajo | Doblado | ±0.1° | ±0.1° | ±0.1° | ±0.1° |
| Rotación | ±0.1° | ±0.1° | ±0.1° | ±0.1° | |
| Alimentación | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | |
| Método de entrada de datos | 1. Coordenadas XYZ 2. Datos YBC | 1. Coordenadas XYZ 2. Datos YBC | 1. Coordenadas XYZ 2. Datos YBC | 1. Coordenadas XYZ 2. Datos YBC2. YBC data | |
| Método de doblado | Servo doblado 1kW (más de 3 ejes) | Servo doblado 2kW (más de 3 ejes) | Servo doblado 5kW (más de 3 ejes) | Servo doblado 5kW (más de 3 ejes) | |
| Servopotencia giratoria | 750W | 1kW | 1.5kW | 1.5kW | |
| Alimentación de potencia del servo | 1kW | 1.5kW | 2kW | 3.5kW | |
| Max. doblados | 16 doblados (PLC) 33 doblados (PC industrial) | ||||
| Almacenamiento de doblado máximo | 1000 (PLC) 2 millones (PC industrial) | ||||
| Potencia del motor hidráulico | 5.5kW | 7.5kW | 11kW | 22kW | |
| Presión máxima del sistema (ajustable) | 12MPa | 12MPa | 14MPa | 14MPa | |
| Diferencia de radio de doblado | Max. 80mm | Max. 90mm | Max. 100mm | Max. 110mm | |
| Peso de la máquina | 3800kg | 4500kg | 5500kg | 8000kg | |
| Dimensiones de la máquina | 5200×1300×1750mm | 5200×1350×1230mm | 5650×1350×1360mm | 5700×1350×1400mm | |

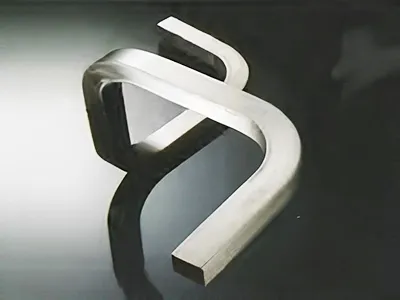

La serie de dobladoras de tubos CNC con empuje y doblado ofrece capacidades avanzadas de doblado por empuje y rolado, brindando soluciones versátiles para el conformado de tubos complejos. Estas máquinas están diseñadas para una amplia gama de aplicaciones de doblado, garantizando precisión y eficiencia. Los métodos de doblado por empuje y rolado permiten crear formas complejas y curvas de gran radio, satisfaciendo las diversas necesidades de la industria.
| Modelo | DW25CNCX4A-3SV | DW38CNCX4A-3SV | DW50CNCX4A-3SV | DW63CNCX4A-3SV | DW75CNCX4A-3SV | ||
| Capacidad máxima de doblado (diámetro × espesor de pared) | ∅25×1.6mm | ∅38×2mm | ∅50×2mm | ∅63×3mm | ∅75mm×3mm | ||
| Longitud máxima de alimentación | 1500 | 2500 | 3000 | 3000 | 3000 | ||
| Radio de doblado | Doblado | tubo redondo | 1.5D-4D | 1.5D-54D | 1.5D-5D | 1.5D-5D | 1.5D-3.3D |
| tubo rectangular | 2.5D-4D | 2D-5D | 2.5D-5D | 2D-4D | 2.5D-3.3D | ||
| Doblado por empuje/rotación | tubo redondo | 6D-∞ | 6D-∞ | 6D-∞ | 6D-∞ | Full scale | |
| tubo rectangular | 8D-∞ | 7D-∞ | 7D-∞ | 8D-∞ | 10D-∞ | ||
| Radio de doblado máximo | 120 | 175 | 200 | 250 | 300 | ||
| Ángulo de doblado máximo | 190° | 190° | 190° | 190 | 190° | ||
| Precisión de doblado | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ||
| Precisión de rotación | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ||
| Precisión de alimentación | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ||
| Dimensiones de la máquina | 300×950×145cm | 380×135×122cm | 430×90×130cm | 430×90×140cm | 450×191×185cm | ||
| Peso de la máquina | 1500kg | 3600kg | 4500kg | 5500kg | 7500kg | ||
La dobladora de perfiles es una solución avanzada para el precurvado, el curvado de rodillos y la calibración de diversos perfiles en una sola configuración.
La dobladora de tubos semiautomática NC cuenta con un único cabezal hidráulico, especialmente diseñado para la fabricación de piezas asimétricas.
