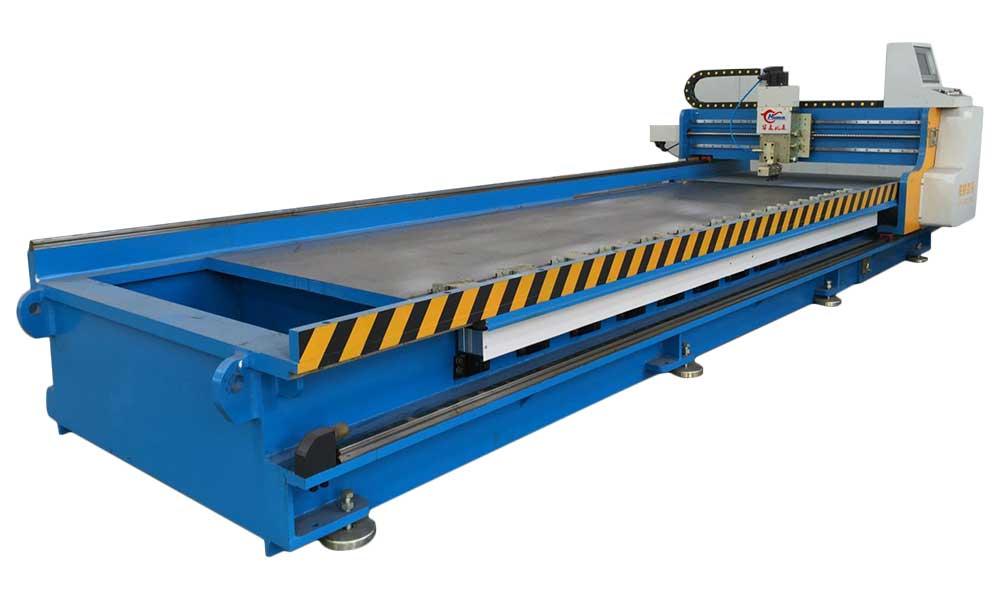

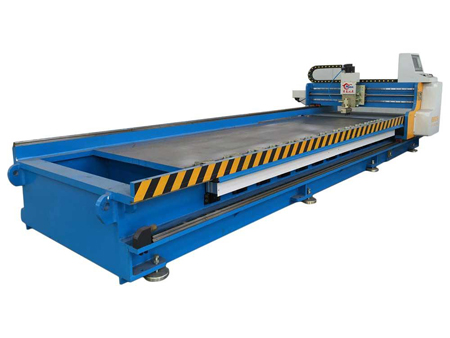

Ranuradora de chapa metálica
La Ranuradora de chapa metálica utiliza un sistema CNC avanzado, caracterizado por su alta precisión, facilidad de operación y muy bajos niveles de ruido y vibración. Esta máquina-herramienta es útil para estampar un gran número de objetos tales como placas de acero inoxidable, aluminio, cobre y hierro; planchas de caucho y acrílico; así como, otras placas de materiales especiales. Puede ser utilizada para procesar canales en «V», canales en «U» y otros canales irregulares en dichas placas. Su aplicación más común es para maquinar canales en «V» antes de que las planchas sean enviadas al proceso de plegado.
Este producto se ha descontinuado y eliminado de nuestros almacenes.
- El equipo está fabricado con placa de acero soldada y sometido a un tratamiento de estabilizado por vibraciones.
- Utiliza una estructura de alimentación trasera y rodamientos de bola universales para asegurar que el equipo no dañe la superficie de la chapa metálica durante el montaje y descarga del material./li>
- La mesa de trabajo móvil-ajustable garantiza la exactitud en la profundidad de los canales en cada pieza.
- La máquina está equipada con cortadores. Hay tres cortadores instalados en la parte anterior y posterior de la máquina para que las rebabas producidas se reduzcan significativamente. La exactitud también se ve incrementada, en comparación a operaciones de procesamiento con cinco cuchillas, ya que el uso de tres cortadores evita la formación de rayas a lo largo de las ranuras procesadas.
- Sus mordazas completamente neumáticas garantizan que la operación se realice rápidamente y sin rasguños sobre la superficie de la placa. Todos los procesos utilizan un chorro de aire de enfriamiento y el sistema de iluminación en el área de trabajo es más brillante que el de otros productos disponibles en el mercado.
- La máquina está equipada con una cremallera de aleación de acero de alta velocidad; un husillo de bolas con paso largo y de alta precisión; así como, guías lineales silenciosas. El mecanismo del husillo está accionado con un servomotor de par elevado, el cual cuenta con un reductor importado tipo estrella para asegurar que el portaherramientas se mantenga estable y funcione rápidamente mientras la pieza es maquinada.
- Una placa con alta resistencia es utilizada como superficie base de la mesa de trabajo, lo cual garantiza que la pieza de trabajo no se desgaste fácilmente. La placa de la mesa de trabajo y la pieza pueden ser ajustadas y movilizadas. La precisión de la distancia de la punta del cortador a la mesa de trabajo está garantizada y es de 0.02 milímetros.
- El equipo utiliza un PLC como interfaz de programación hombre-máquina; es fácil de aprender y comprender para los operadores. El posicionamiento del producto también es claro.
- El equipo está totalmente regulado a través de un control neumático para la sujeción y presión de los materiales. Esto garantiza un gran rendimiento en términos de ahorro de energía y protección ambiental.
- La forma del equipo es sencilla, amplia y con buena apariencia, con una estructura del marco que se adapta a los hábitos de operación de varios técnicos. Esto permite que los operadores cumplan completamente los requerimientos técnicos y de producción.
| Parámetro | HXK3000 | HXK4000 | HXK5000 | HXK6000 |
| Espesor de la placa a maquinar (mm) | 0.3-4 | 0.3-4 | 0.3-4 | 0.3-4 |
| Ancho de la placa a maquinar (mm) | 9-1220*1550 | 9-1220*1550 | 9-1220*1550 | 9-1220*1550 |
| Longitud de la placa a maquinar (mm) | 100-3100 | 100-4100 | 100-5100 | 100-6100 |
| Velocidad del eje «Y» del portaherramientas (m/min) | 0-45 | 0-45 | 0-45 | 0-45 |
| Carrera máx. del eje «Y» del portaherramientas (mm) | 3100 | 4100 | 5100 | 6100 |
| Potencia del servomotor del eje «Y» (kW) | 4.5 | 4.5 | 4.5 | 4.5 |
| Velocidad de movimiento de las mordazas de la placa (m/min) | 0-15 | 0-15 | 0-15 | 0-15 |
| Potencia del servomotor del eje «X» (kW) | 2.0 | 2.0 | 2.0 | 2.0 |
| Velocidad de elevación del eje «Z» del portaherramientas (mm/s) | 8 | 8 | 8 | 8 |
| Desplazamiento máx. del eje «Z» del portaherramientas (mm) | 20 | 20 | 20 | 20 |
| Potencia del servomotor del eje «Z» (kW) | 0.4 | 0.4 | 0.4 | 0.4 |
| Cantidad de cilindros neumáticos | 13 | 16 | 19 | 22 |
| Altura del piso a la mesa de trabajo (mm) | 800 | 800 | 800 | 800 |
| Presión de purga (MPa) | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
| Peso de la máquina (kg) | 9800 | 11200 | 15000 | 18000 |
| Anchura de la máquina (mm) | 5000 | 5800 | 6800 | 8000 |
| Profundidad de la máquina (mm) | 2200 | 2200 | 2200 | 2200 |
| Altura de la máquina (mm) | 2180 | 2180 | 2180 | 2180 |
Portaherramientas
Accionado por servomotor y husillo de bolas
Servomotor de corriente alterna de alta velocidad
Alcanza una velocidad y un par elevados.
Mordazas neumáticas independientes para chapa
Huaxia utiliza componentes neumáticos taiwaneses con desplazamiento efectivo de 1220 mm. Los usuarios pueden adquirir un dispositivo de tope posterior como extensión de 2250 mm.
Navajas de acero
Este equipo utiliza tres navajas hechas de acero de alta velocidad para cortar simultáneamente. Esto hace que el equipo sea adecuado para una gran variedad de materiales como acero inoxidable, acero común, aluminio y polimetilmetacrilato. La ranuradora es eficiente y duradera.
