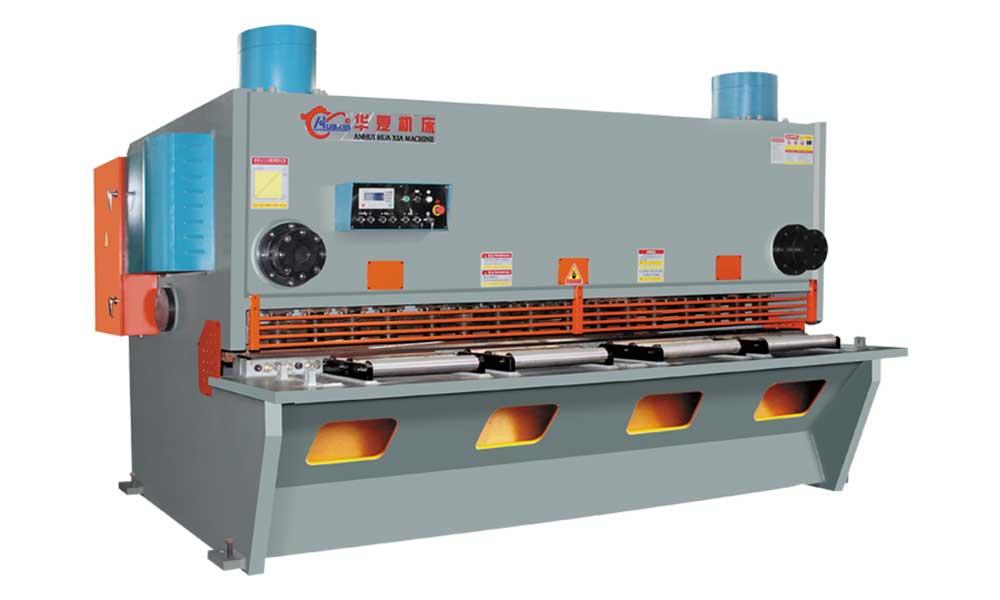

Cizalla guillotina hidráulica, QC11Y

Guillotinas Hidraulicas, Maquinas para Corte de Metales

La Cizalla guillotina hidráulica, serie QC11Y, se caracteriza por tener una carrera ajustable. Esta característica le otorga más utilidad para el uso del cliente.

  • 8×4000
  • 12×2500
  • 16×6000
  • 25×2500

Este producto se ha descontinuado y eliminado de nuestros almacenes.

Especificaciones
Modelo 8 × 4000 12 × 2500 16 × 6000 25 × 2500
Espesor de corte máx. (mm) 8 12 16 25
Anchura de corte máx. (mm) 4000 2500 6000 2500
Resistencia a la tracción de la placa (N/mm2) 450 450 450 450
Ángulo de corte (º) 0.5-2 0.5-2.5 0.5-2.5 0.5-3
Rango del tope posterior (mm) 500 750 900 900
Número de golpes (mín.-1) 8-14 10-18 5-10 6-14
Profundidad de la garganta (mm) 130 130 100 100
Largo de la cuchilla (mm) 4100 2600 6100 2600
Potencia del motor principal (kW) 11 18.5 37 37
Longitud (mm) 4700 3250 7100 3500
Anchura (mm) 1840 1800 2460 2150
Altura (mm) 2350 2280 2920 2600
Estructura

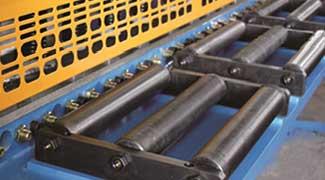

  • Alimentador por rodillos (opcional)
  • Soporte neumático

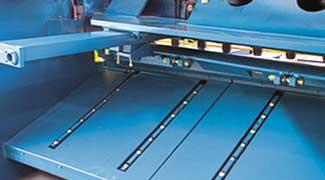

  • Dispositivo de deslizamiento (opcional)
Características

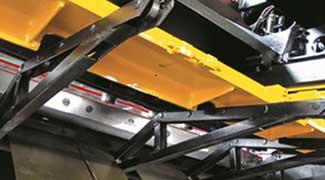

  • La cizalla cuenta con una guía de rodillos con tres puntos de apoyo. Esto garantiza una muy baja resistencia en el movimiento a lo largo de una línea.
  • Rango ajustable del ángulo de la cuchilla, dentro del intervalo especificado.
  • Carrera ajustable.
  • El tope posterior puede ser levantado manualmente cuando no es requerido.
  • La máquina cuenta con una bomba de lubricación montada en el bastidor. Esta bomba sirve para agregar el lubricante, disminuyendo el tiempo requerido para esta tarea.
  • Cuenta con un sistema hidráulico avanzado, de integración rápida y mantenimiento sencillo.
  • Sistema de control numérico estándar A62S que regula el contador de la cizalla y el tope posterior.
  • Sistema DAC360 y otros sistemas de control CNC disponibles de forma opcional.
