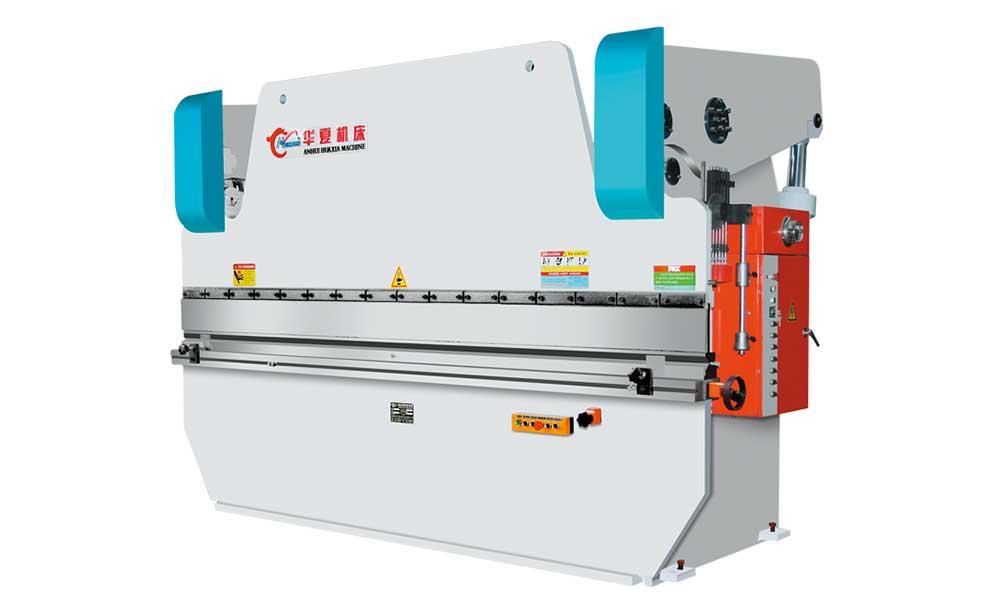

Plegadora hidráulica para chapa metálica, serie WH67K(Y)

Las plegadoras hidráulicas para chapa metálica, serie WH67K(Y), utilizan un método de tratamiento por vibraciones para aliviar las tensiones de sus componentes e incrementan la estabilidad y confiabilidad de la máquina.

  • H063T
  • H080T
  • H100T
  • H125T

Este producto se ha descontinuado y eliminado de nuestros almacenes.

Especificaciones
Modelo Fuerza nominal (kN) Largo de la base del portamatriz (mm) Ancho de la base del portamatriz (mm) Distancia entre columnas (mm) Profundidad de la garganta (mm) Carrera del cabezal (mm) Altura de apertura máx. (mm) Longitud de ajuste de carrera del cabezal (mm) Diámetro del cilindro hidráulico (mm) Potencia del motor principal (kW) Presión del sistema (MPa) Dimensiones (lar. × an. × al.)
H063T/2500 630 2500 160 1900 300 120 345 80 Φ140 5.5 22 2600 × 1500 × 2200
H063T/3200 630 3200 160 2600 300 120 345 80 Φ140 5.5 22 3200 × 1500 × 2200
H080T/2500 800 2500 160 1900 300 120 350 80 Φ160 5.5 22 2600 × 1700 × 2320
H080T/3200 800 3200 160 1900 300 120 350 80 Φ160 5.5 22 3200 × 1700 × 2320
H100T/3200 1000 3200 180 2500 320 120 380 80 Φ180 7.5 22 3200 × 1750 × 2420
H100T/4000 1000 4000 180 3100 320 120 380 80 Φ180 7.5 22 4000 × 1750 × 2420
H125T/3200 1250 3200 200 2500 320 120 380 80 Φ200 7.5 22 3200 × 1750 × 2550
H125T/4000 1250 4000 200 3100 320 120 380 80 Φ200 7.5 22 4000 × 1750 × 2600
H125T/5000 1250 5000 200 3800 320 120 380 80 Φ200 7.5 22 5000 × 1750 × 2700
H125T/6000 1250 6000 200 4800 320 120 380 80 Φ200 11 22 6100 × 1750 × 2800
H160T/3200 1600 3200 220 2400 400 200 450 80 Φ220 11 22 3200 × 1850 × 2800
H160T/4000 1600 4000 220 3040 400 200 450 80 Φ220 11 22 4000 × 1850 × 2800
H160T/6000 1600 6000 220 4800 400 200 450 80 Φ220 11 22 6100 × 2000 × 3000
H200T/4000 2000 4000 220 3100 400 200 450 80 Φ240 11 23 4000 × 2150 × 3000
H200T/5000 2000 5000 220 3800 400 200 450 100 Φ240 11 23 5000 × 2150 × 3600
H250T/3200 2500 3200 240 2200 400 200 500 100 Φ280 15 22 3200 × 2200 × 3400
H250T/4000 2500 4000 240 3000 400 200 500 100 Φ280 15 22 4000 × 2200 × 3600
Más información
Características
  • El bastidor de la plegadora es fabricado con placa de acero soldada y diseñado utilizando análisis de elementos finitos.

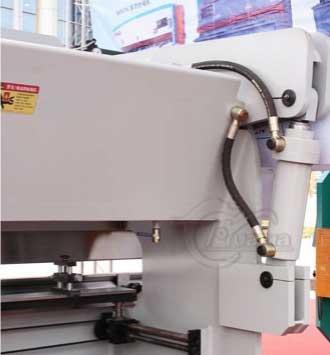

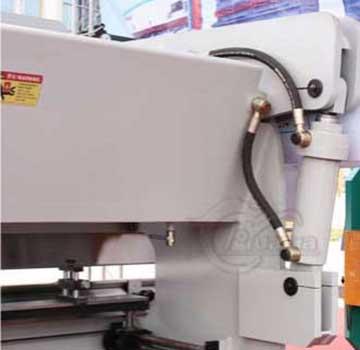

  • El cilindro hidráulico está instalado en la parte posterior de la máquina. El cilindro permite reducir la presión de operación e incrementar la capacidad de carga.

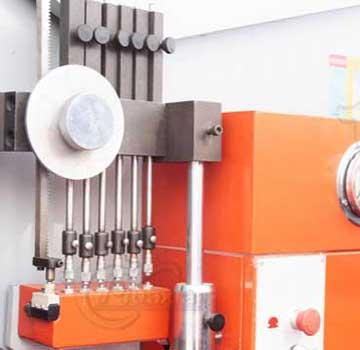

  • Cuenta con varios interruptores de posición en el extremo derecho del cabezal, lo que permite posicionarlo a distintas alturas para obtener diferentes ángulos con una sola configuración.

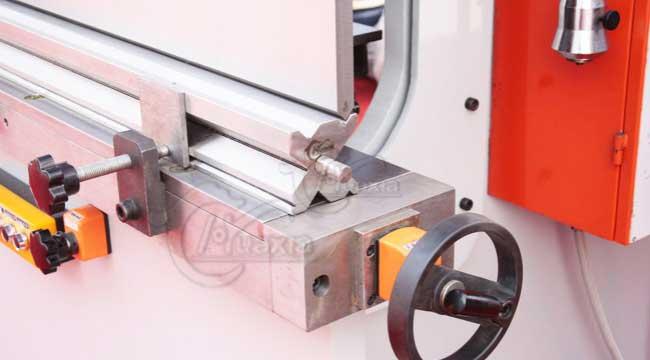

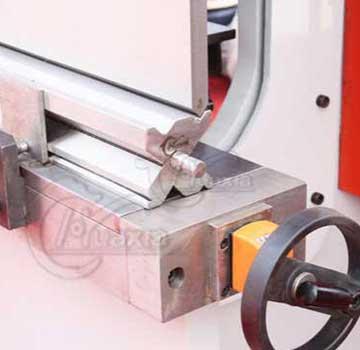

  • La matriz de la plegadora puede ser seleccionada entre diversas opciones tales como matriz con compensación de deformación, placa de deformación o sistema de compensación mecánica Villa.
