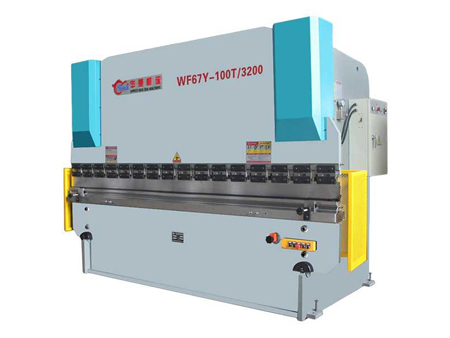

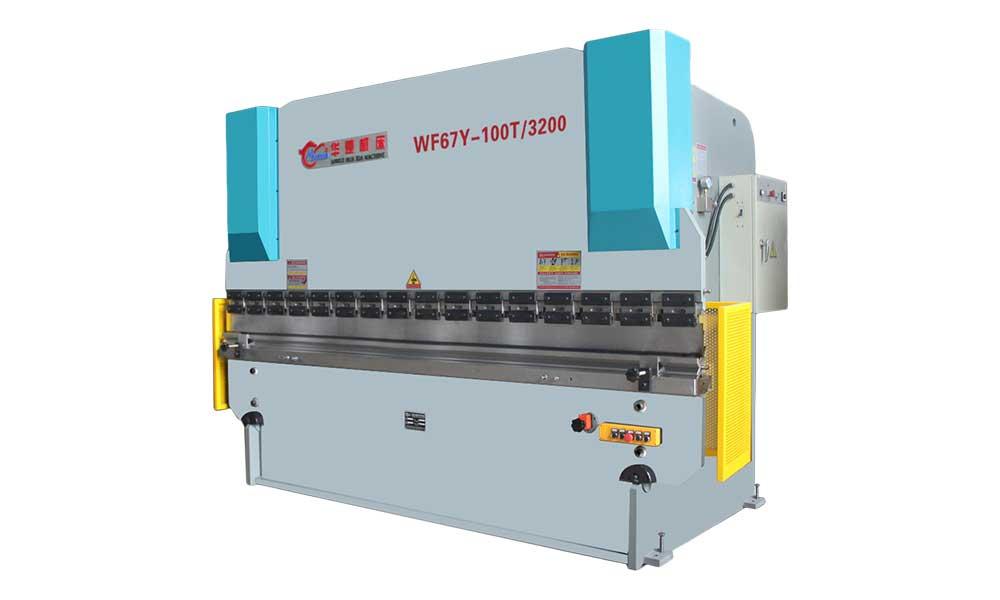

Plegadora hidráulica para chapa metálica, WF67Y

Plegadora hidráulica para chapa metálica, WF67Y

La estructura del tope posterior de la Plegadora hidráulica para chapa metálica, serie WF67Y, utiliza una placa rectificada. Gracias a esta estructura, la máquina posee una gran exactitud de regulación y se puede manipular fácilmente.

  • 63T/2500
  • 125T/3200
  • 200T/4000
  • 600T/8000
Características
  • La estructura de la plegadora ha sido diseñada utilizando el método de análisis de elementos finitos y está fabricada con placa de acero soldada.
  • La prensa es estable y confiable gracias a que es sometida a un proceso de estabilizado por vibraciones para aliviar las tensiones internas de sus componentes.
  • Ambos extremos del mecanismo de sincronización utilizan un rodamiento central de gran exactitud; además, tienen un mecanismo de ajuste excéntrico.
  • Utiliza un mecanismo PATRIX para compensar las deformaciones generadas por la mesa de trabajo y el cabezal, durante el funcionamiento de la plegadora; lo que mejora la exactitud del doblez.
  • El reductor acciona bloques mecánicos dentro del cilindro para ajustar el ángulo de plegado y su valor es mostrado en la unidad de contabilización de la carrera.
  • Cuenta con un botón de ajuste entre la mesa de trabajo y el panel, el cual facilita la modificación del ángulo de plegado.
  • Hay una válvula de control remoto en el costado derecho de la columna, que permite ajustar la presión del sistema principal.
  • Bomba de aceite manual instalada en el interior del bastidor.
Especificaciones
Modelo 63T/2500 125T/3200 200T/4000 600T/8000
Fuerza nominal (kN) 630 1250 2000 6000
Largo de la base del portamatriz (mm) 2500 3200 4000 8000
Ancho de la base del portamatriz (mm) 160 180 220 400
Distancia entre columnas (mm) 1900 2600 3100 6200
Profundidad de la garganta (mm) 250 320 350 500
Carrera del cabezal (mm) 120 120 250 300
Altura para montaje de la matriz (mm) 345 380 500 630
Ajuste de carrera del cabezal (mm) 100 100 180 250
Tamaño del cilindro (mm) Φ140 Φ190 Φ240 Φ400
Potencia del motor principal (kW) 25.5 7.5 11 45
Longitud (mm) 2600 3200 4000 8400
Anchura (mm) 1500 1750 2150 3300
Altura (mm) 2200 2520 2950 5600
Dispositivos opcionales
  • Punzón tipo «cuello de cisne»
  • Bomba de lubricación manual
  • Base del portamatriz con sistema Villa Crowning mecánico
  • Tope posterior tipo guía lineal
