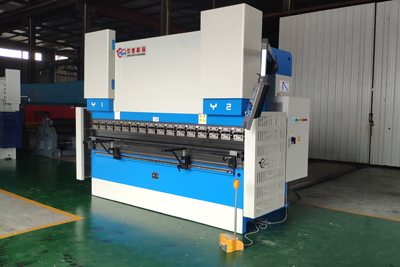

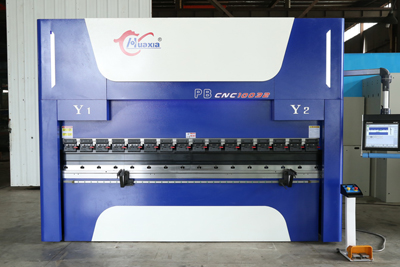

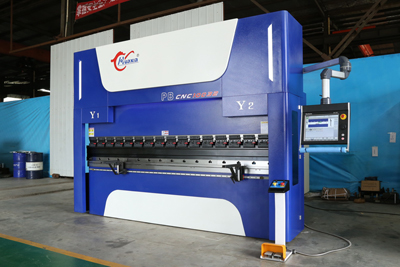

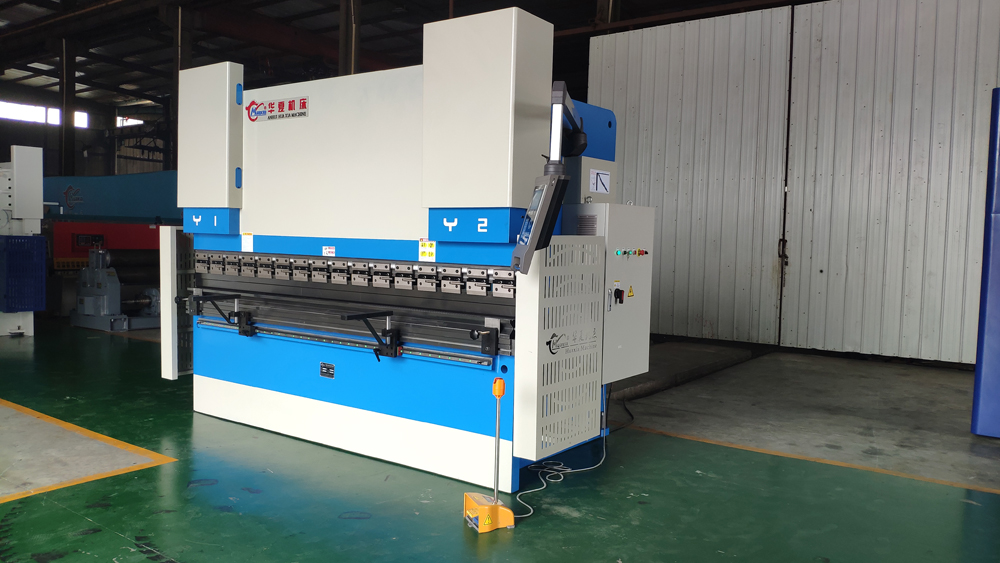

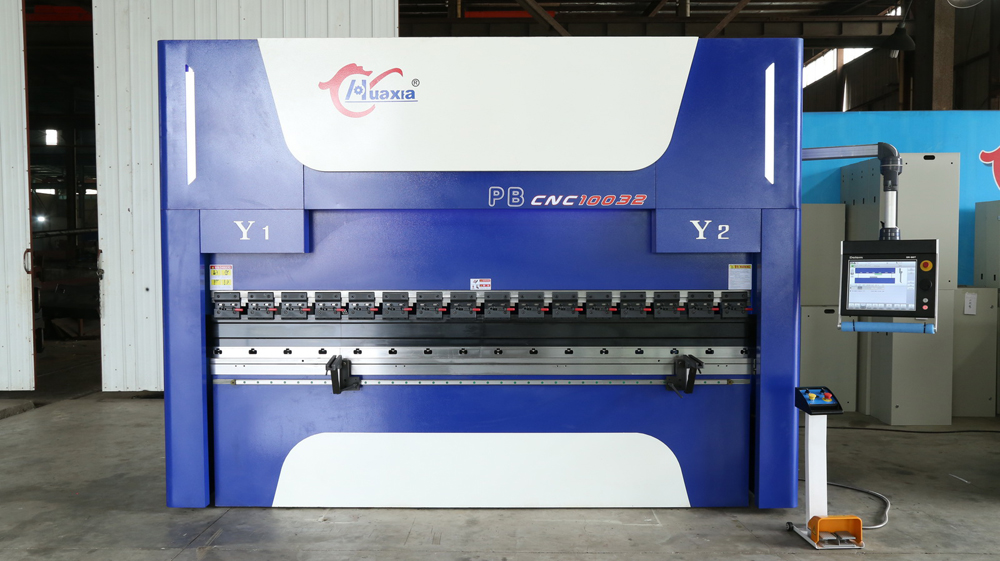

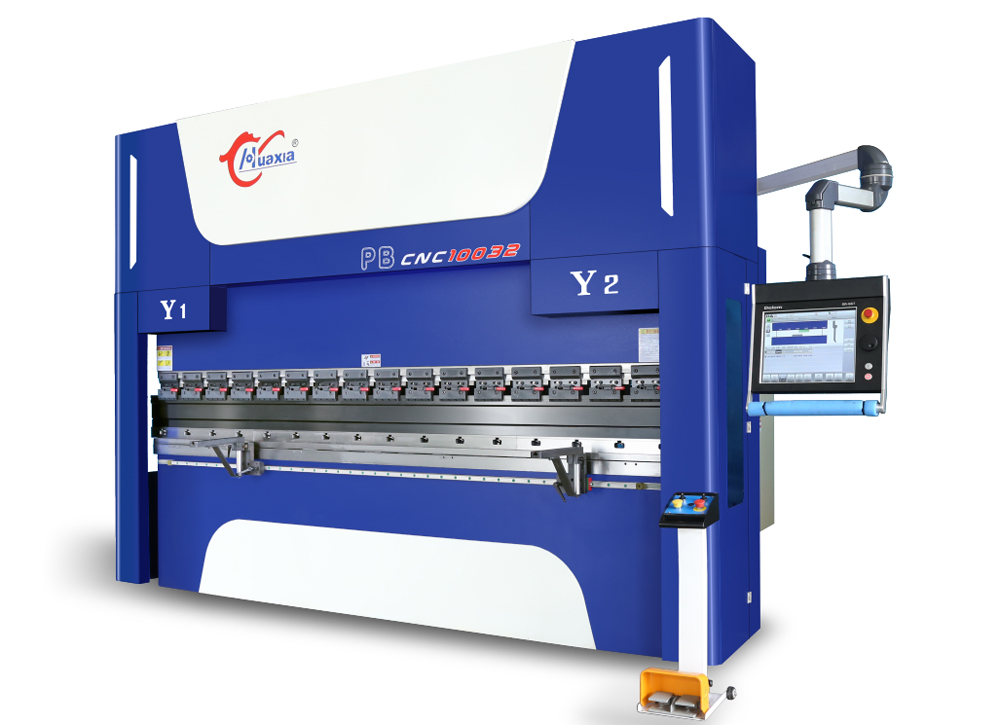

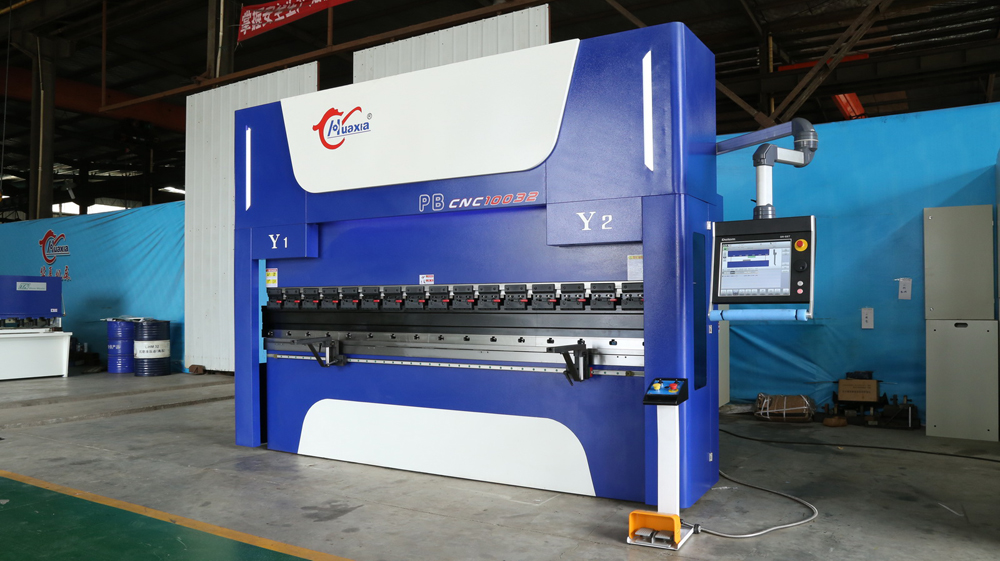

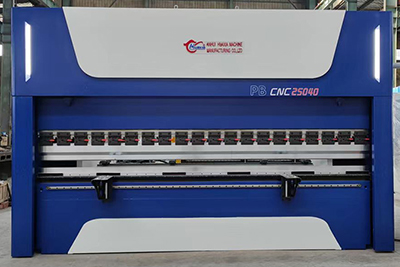

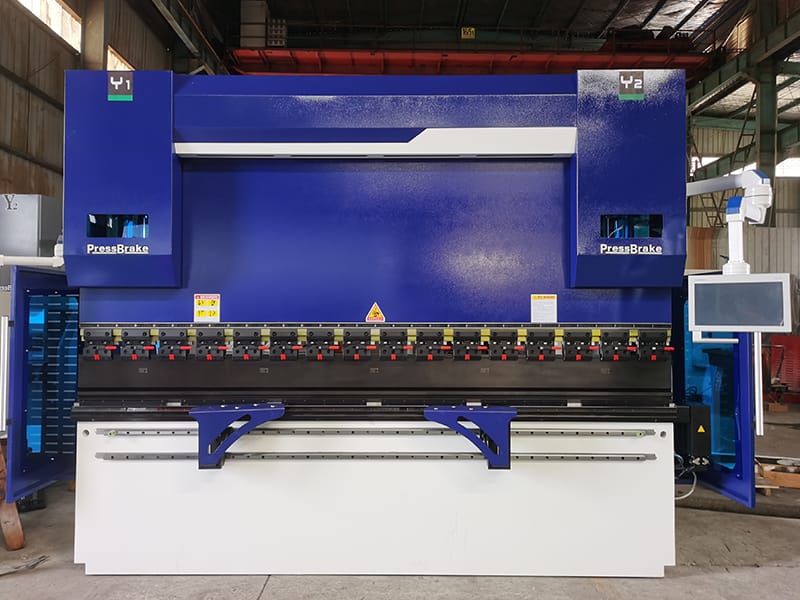

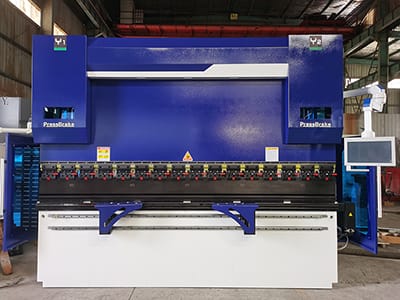

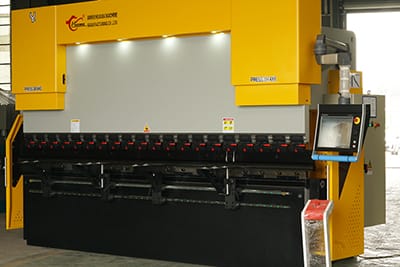

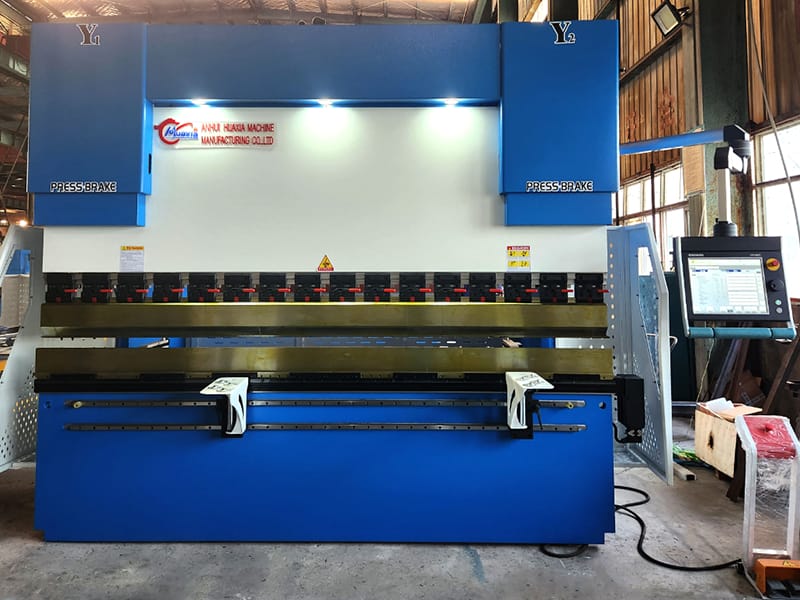

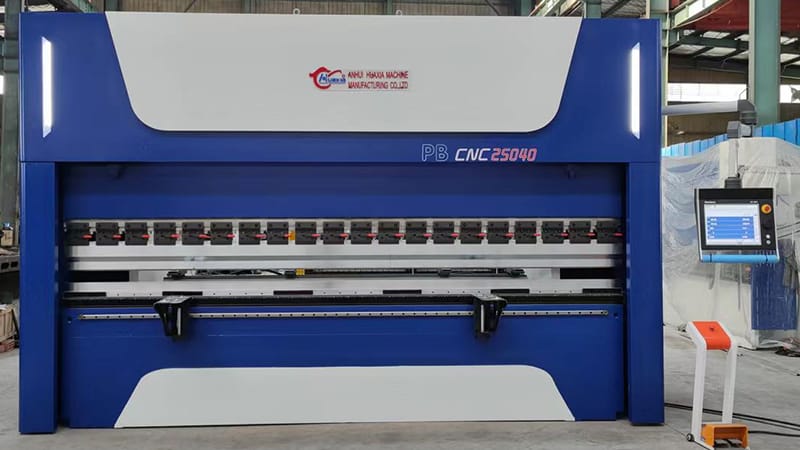

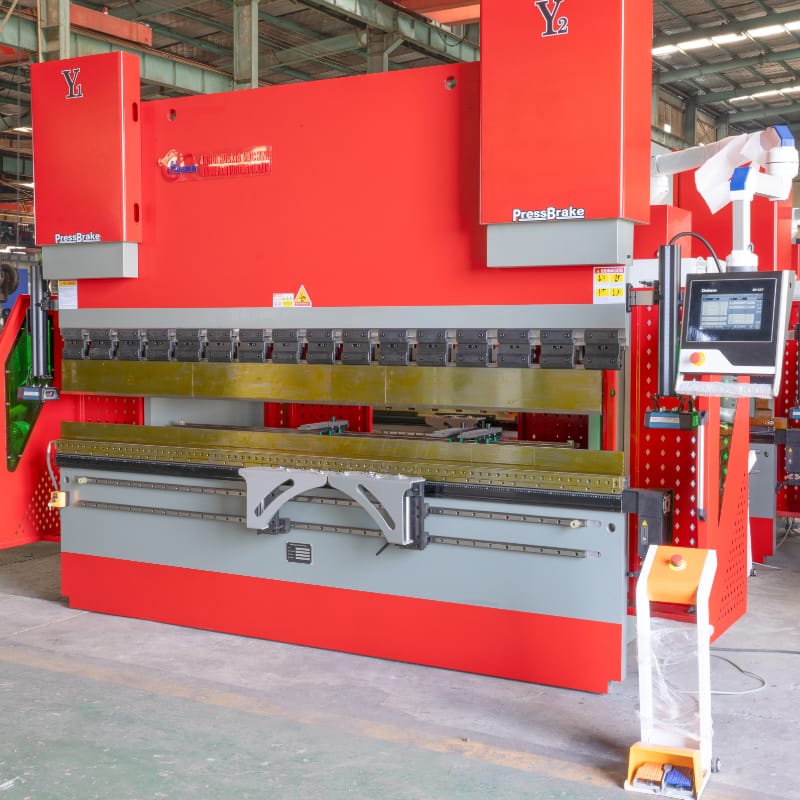

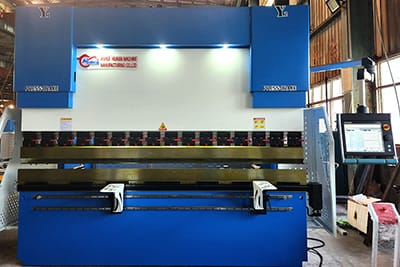

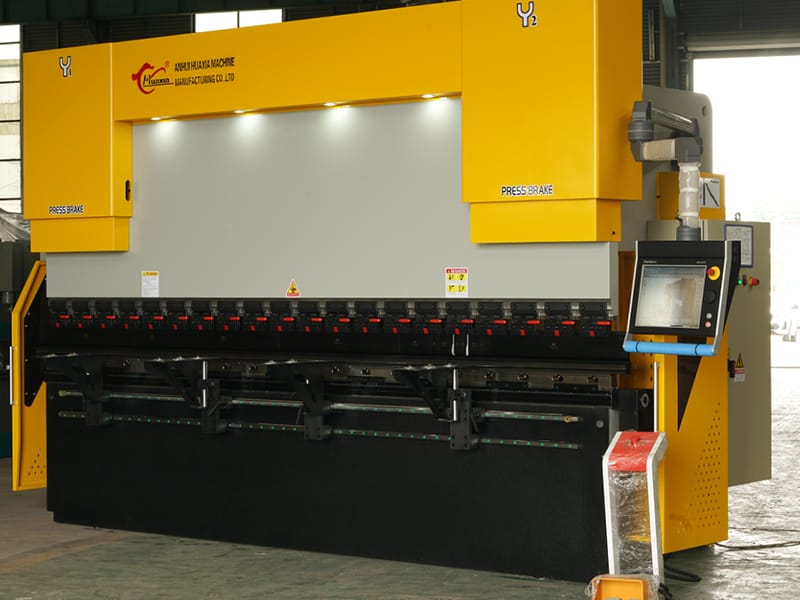

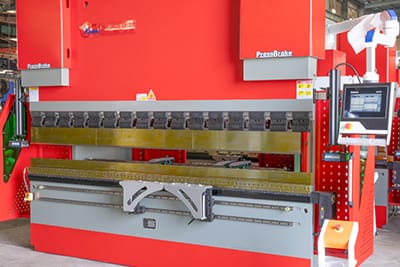

Plegadora de precisión con accionamiento-servo, WD67K

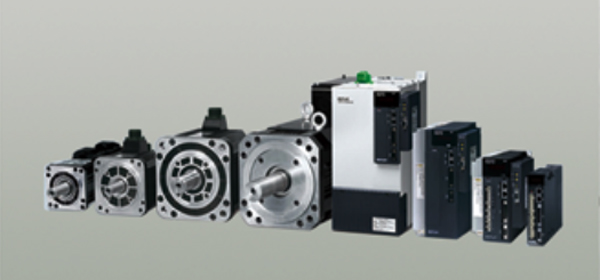

La Plegadora de precisión con accionamiento-servo, WD67K, utiliza un servomotor en su mecanismo de transmisión; es utilizada para doblar chapa de acero en varias formas, con excelente precisión y eficiencia.

Fuerza nominal (KN)

630-16000

Longitud de doblado (mm)

2500-8000

Distancia entre columna (mm)

1600-6400

Profundidad de la garganta (mm)

350-600

Solicite una cotización
Plegadora de precisión con accionamiento-servo, WD67K
  • Plegadora de precisión con accionamiento-servo, WD67K
  • Plegadora de precisión con accionamiento-servo, WD67K
  • Plegadora de precisión con accionamiento-servo, WD67K
  • Plegadora de precisión con accionamiento-servo, WD67K
  • Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
    Plegadora de precisión con accionamiento-servo, WD67K
Parámetros técnicos
Modelo Fuerza nominal (KN) Longitud de plegado (mm) Distancia entre columnas (mm) Profundidad de la garganta (mm) Carrera del cabezal (mm) Separación de la base del portamatriz al piso (mm) Altura para montaje de la matriz (mm) Potencia (kw) Carrera del tope posterior (mm) Velocidad del tope posterior (mm/s) Dimensiones de la máquina
(lar. × an. × al.) (mm)
63T/2500 630 2500 1900 350 150 800 380 7.5 600 100 3100x1450x2050
80T/3200 800 3200 2600 350 200 800 380 7.5 600 100 3500x1550x2100
100T/3200 1000 3200 2600 400 200 850 420 7.5 600 100 3500x1580x2400
160T/3200 1600 3200 2600 400 200 920 420 11 600 100 3500x1650x2500
200T/3200 2000 3200 2600 400 200 920 420 11 600 100 3500x1680x2550
250T/3200 2500 3200 2600 400 200 920 420 18.5 600 100 3500x1700x2600
320T/3200 3200 3200 1600 400 200 950 420 18.5 600 100 3500x1800x2730
400T/4000 4000 4000 3100 400 200 800 420 30 800 100 4300x2080x2730
500T/5000 5000 5000 4000 500 300 800 600 37 800 100 5400x2525x4600
500T/6000 5000 6000 4800 500 300 800 600 37 800 100 6500x2525x4200
500T/7000 5000 7000 5400 500 300 800 600 91 800 100 7500x2525x4900
600T/5000 6000 5000 4000 500 300 800 600 45 800 100 5500x2450x4500
600T/6000 6000 6000 4800 500 300 800 600 45 800 100 6500x2450x5100
600T/7000 6000 7000 5400 500 300 800 600 45 800 100 7500x2450x5200
800T/6000 8000 6000 5000 600 400 800 800 2x30 800 100 6500x2750x5300
800T/7000 8000 7000 5400 600 400 800 800 2x30 800 100 7500x2750x5500
800T/8000 8000 8000 6400 600 400 800 800 2x30 800 100 8600x2750x5900
1000T/6000 10000 6000 4800 600 400 800 800 2x37 800 100 6500x2800x5600
1000T/7000 10000 7000 5400 600 400 800 800 2x37 800 100 7500x2800x5800
1000T/8000 10000 8000 6400 600 400 800 800 2x37 800 100 8500x2900x6100
1200T/6000 12000 6000 5000 600 400 800 800 2x45 800 100 6500x3100x5850
1200T/7000 12000 7000 5400 600 400 800 800 2x45 800 100 7500X3100X6550
1200T/8000 12000 8000 6400 600 400 800 800 2x45 800 100 8500X3100X7150
1600T/6000 16000 6000 4800 500 400 800 800 2x55 800 100 6500x3300x6500
1600T/7000 16000 7000 5400 500 400 800 800 2x55 800 100 7500x3300x7000
1600T/8000 16000 8000 6400 500 400 800 800 2x55 800 100 8500x3300x8000
Características
    1. Plegadora de precisión con accionamiento-servo, WD67K

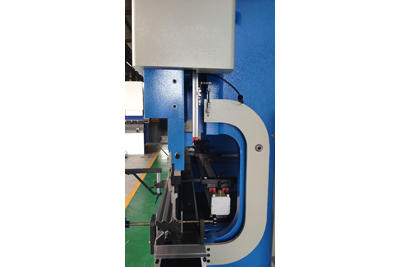

      La estructura de la Plegadora de precisión con accionamiento-servo, WD67K, está totalmente soldada y las piezas principales de la máquina han sido evaluadas con el software ANSYS, para análisis de elementos finitos, lo que garantiza que la máquina esté calibrada para ofrecer una notable precisión y confiabilidad.

    1. Plegadora de precisión con accionamiento-servo, WD67K

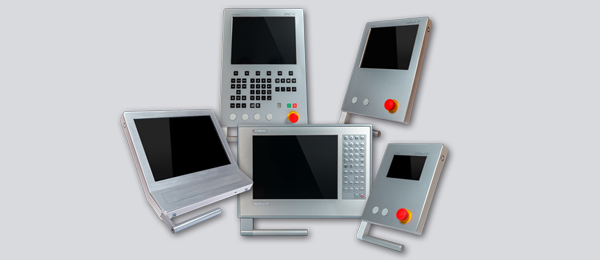

      La plegadora WD67K emplea un sistema de control numérico holandés-DELEM, italiano-ESA o suizo-CYBELEC. Esto le permite tener funciones como programación gráfica de ángulo de plegado; compensación para corrección de ángulo; cálculo y ajuste automático de la presión de plegado; cálculo automático de la compensación por deformación de la mesa de trabajo y por la longitud de la pieza; presión inferior de doblado, altura de apertura, retorno automático del tope posterior, etc.

    1. Plegadora de precisión con accionamiento-servo, WD67K

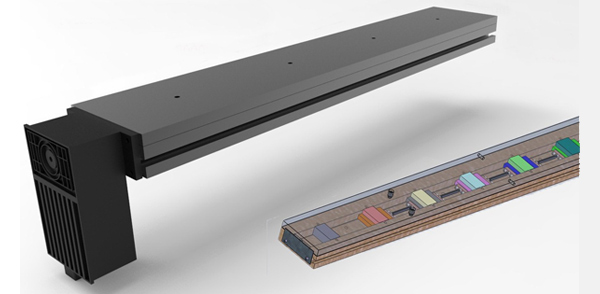

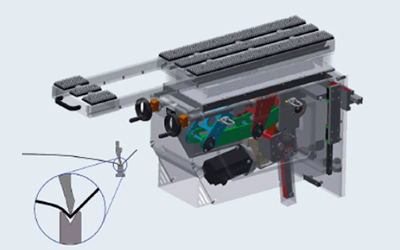

      El eje «V», en el dispositivo de compensación de la cama, es el eje que regula la corona por medio de control numérico. Controlando la corona se compensa la desviación.

    1. Plegadora de precisión con accionamiento-servo, WD67K

      De acuerdo con la presión de plegado ejercida en la pieza de trabajo, el sistema de control numérico calcula la compensación requerida y controla el desplazamiento relativo de los bloques-cuña en la corona; contrarrestando así, la deformación del cabezal para obtener un plegado ideal en la pieza de trabajo.

    1. Plegadora de precisión con accionamiento-servo, WD67K

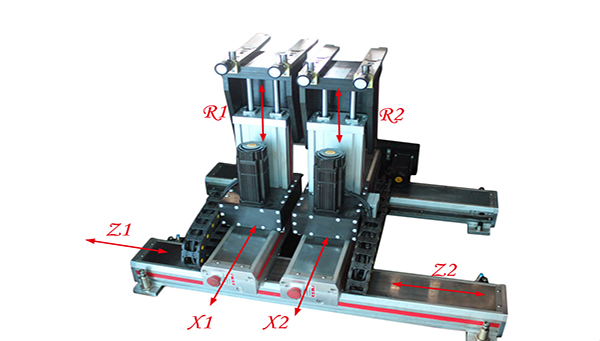

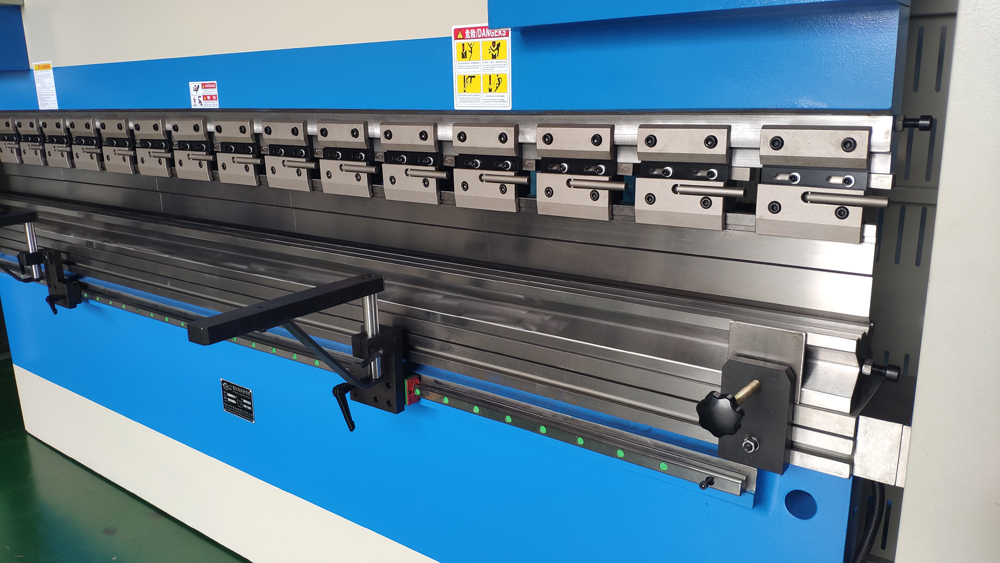

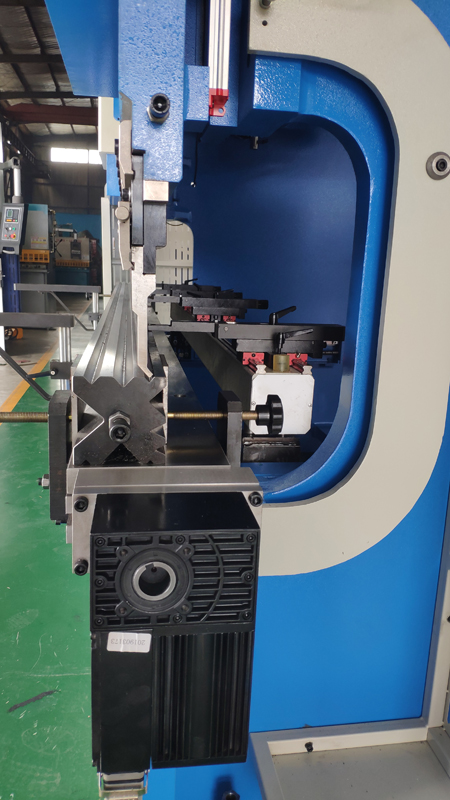

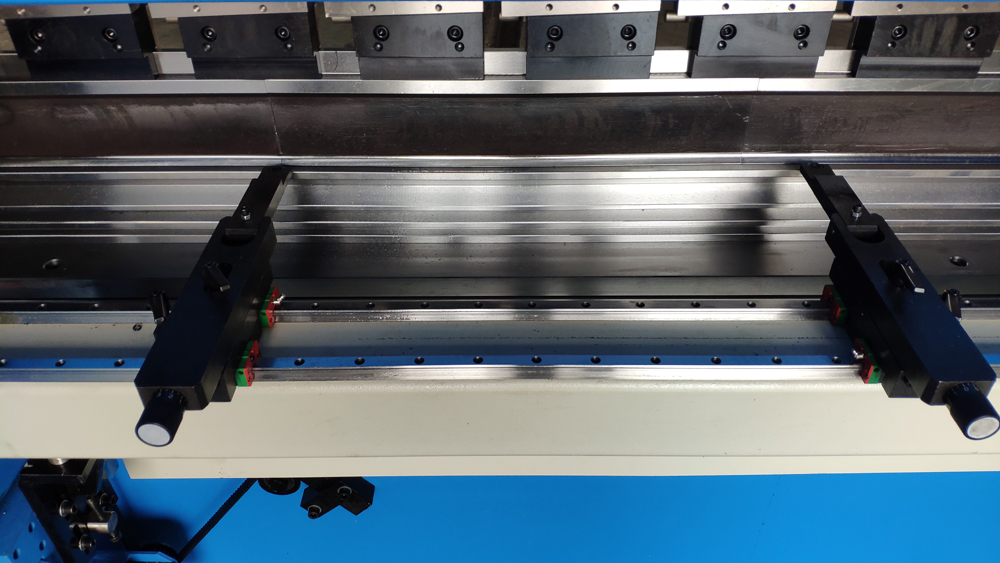

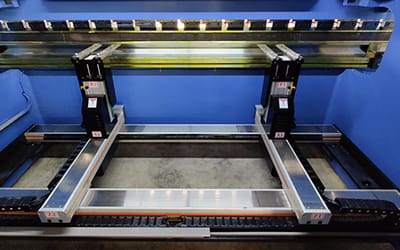

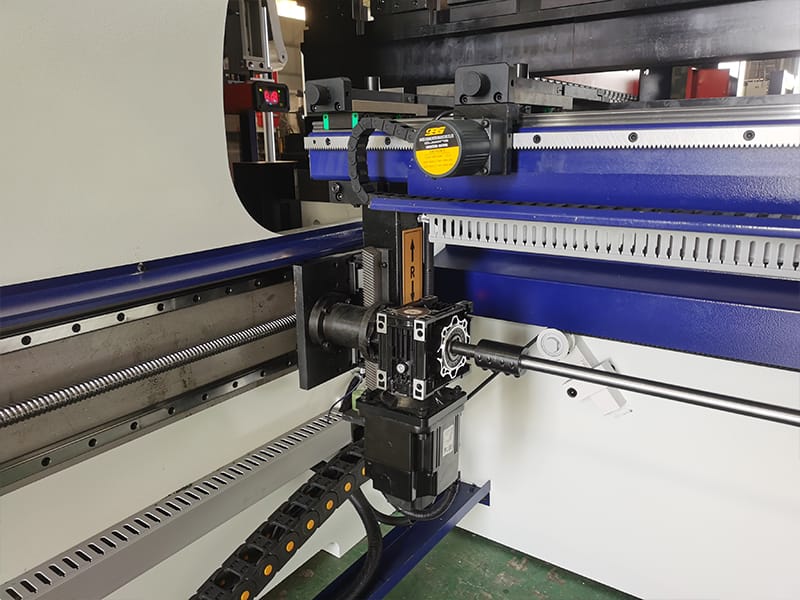

      El tope posterior de la prensa plegadora CNC se puede extender a 6+1 ejes. La mesa de compensación se ajusta por medio de un controlador.

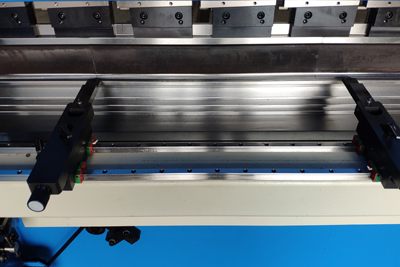

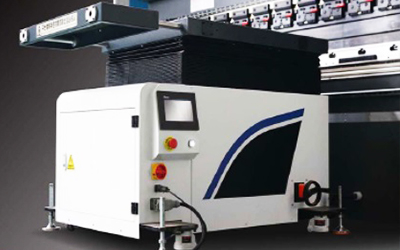

    1. Sistema de soportes para seguidores de láminas (opcional)

      Sistema de soportes para seguidores de láminas (opcional)

    1. Sistema de soportes para seguidores de láminas (opcional)

      Se proporcionó valiosa asistencia práctica

Componentes principales de la máquina

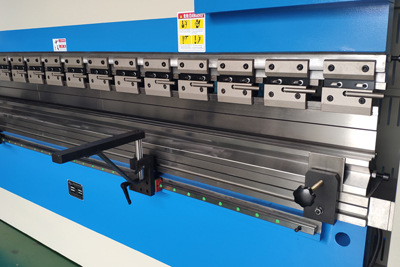

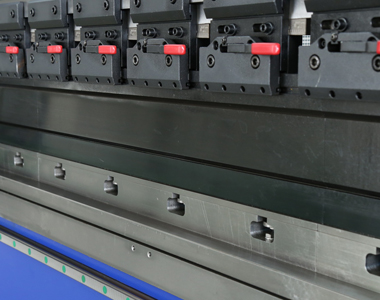

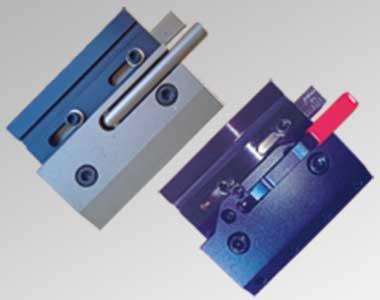

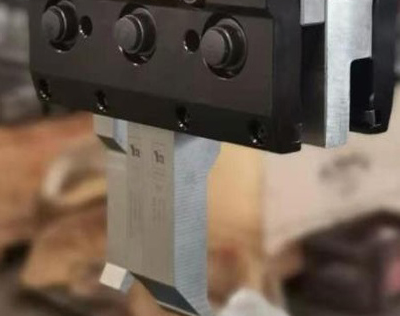

  • Plegadora de precisión con accionamiento-servo, WD67KAbrazadera rápida de un lado
  • Abrazadera rápida de doble lado (opcional)Abrazadera rápida de doble lado (opcional)

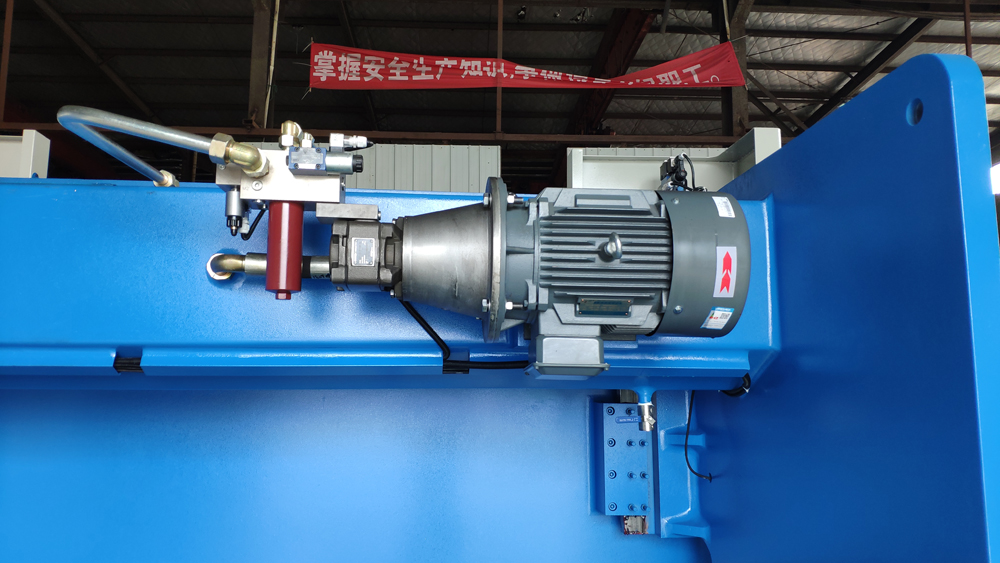

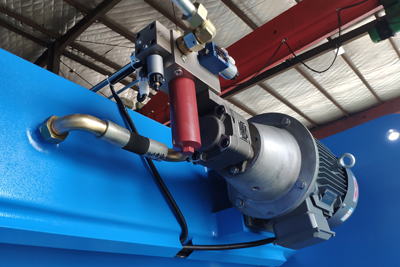

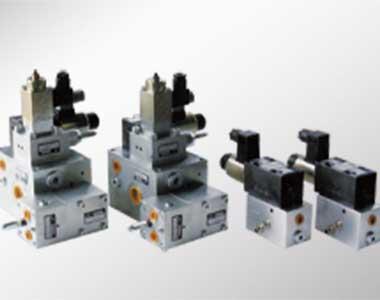

  • Plegadora de precisión con accionamiento-servo, WD67K>Sistema hidráulico Bosch Rexroth

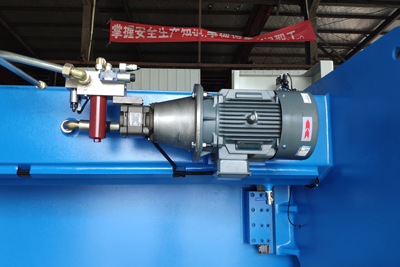

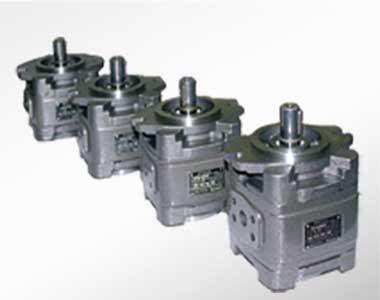

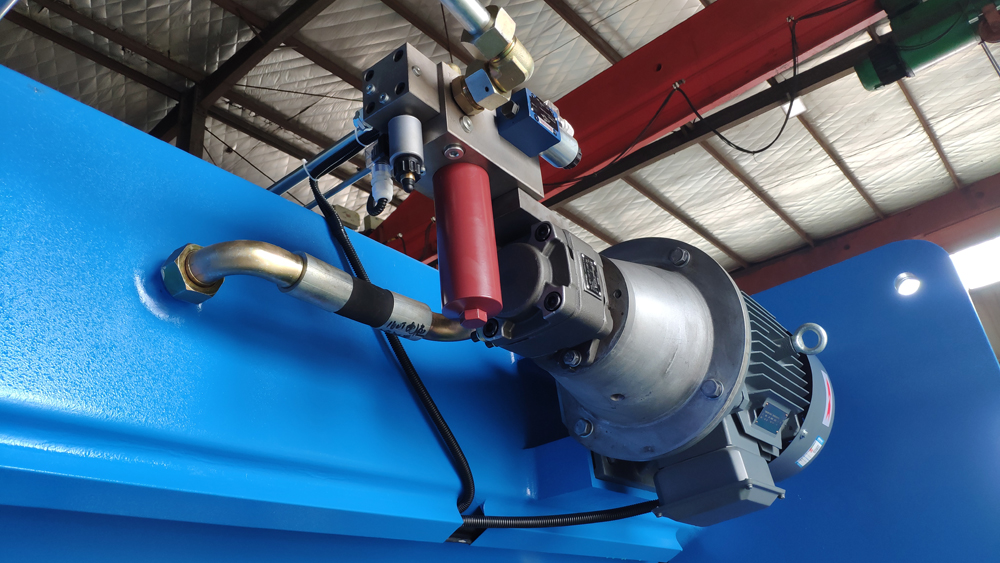

  • Plegadora de precisión con accionamiento-servo, WD67KBomba de aceite

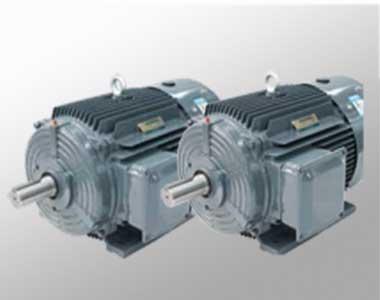

  • Plegadora de precisión con accionamiento-servo, WD67KMotor Siemens

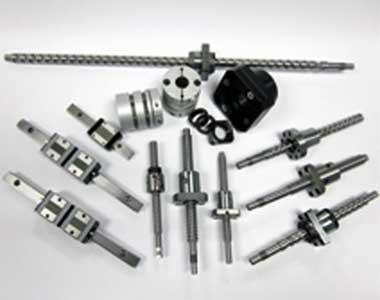

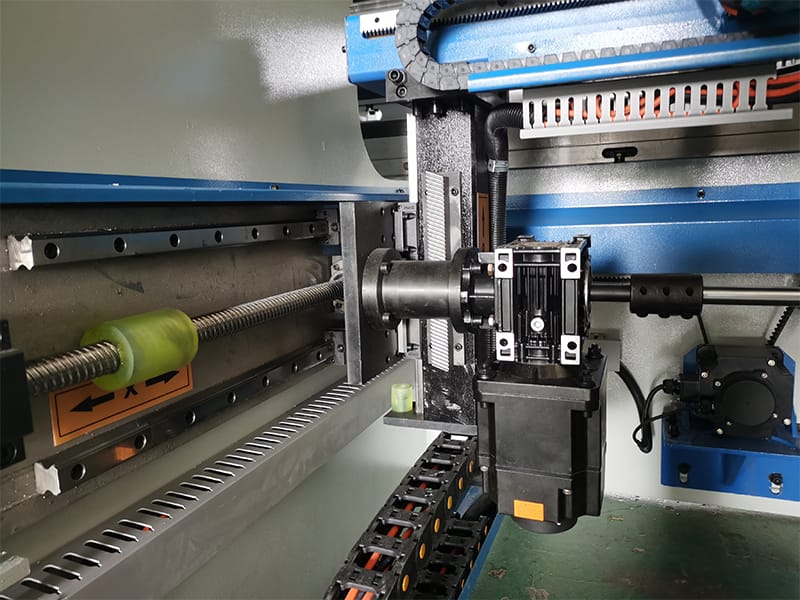

  • Guías lineales; husillos de bolas, de precisión

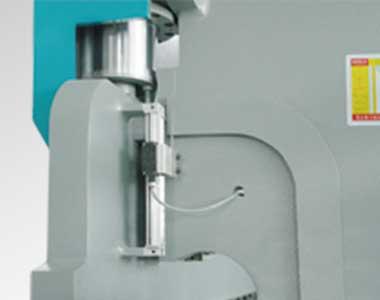

  • Codificador lineal de gran exactitud

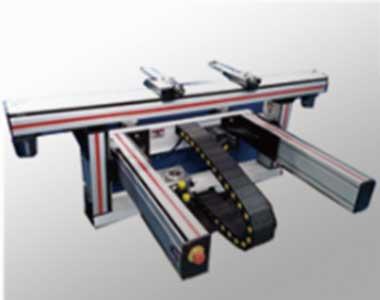

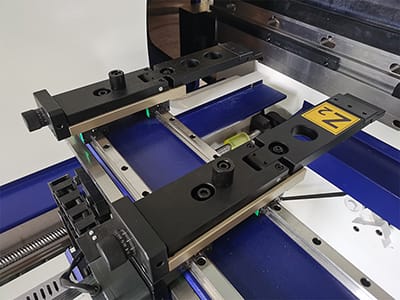

  • Tope posterior completamente automático
Tags
Maquinaria para metales Equipo hidraulico Prensa hidráulica industrial Fabricación mecánica Máquina de corte láser Prensa plegadora hidráulica CNC de 3 ejes Láser de fibra óptica Plegadoras hidráulicas para la deformación y corte de metales Guillotina mecánica
  • Máquinas y herramientas de metalurgia relacionadas
  • Plegadora hidráulica, WF67K
    Plegadora hidráulica, WF67K
  • Plegadora con control CNC, serie 2-WF67K(Y)
    Plegadora con control CNC, serie 2-WF67K(Y)
  • Prensa plegadora eléctrica
    Prensa plegadora eléctrica
  • Sets punzón-matriz para plegadoras
    Sets punzón-matriz para plegadoras
Contáctenos

¿Tiene preguntas sobre nuestras máquinas para trabajar metales? Estamos aquí para ayudarle a elegir la solución ideal para su negocio. Contáctenos ahora.

Email: echo@ahhxjc.com
Tel.: +86-18655592716
También le podría interesar
    Cizalla Guillotina Hidráulica, QC11K
    Cizalla Guillotina
    Cortadora Láser CNC
    Cortadora Láser
    Laminadora de 4 Rodillos W12CNC
    Laminadora de Placa Metálica
    Dobladora de tubos semiautomática NC
    Dobladora de tubos
    Prensa mecánica de estampado, J23/J21
    Prensa Punzonadora
    Prensa hidráulica para conformado de chapa metálica
    Prensa Hidráulica
    Punzonadora hidráulica (para cizalladura, muesca o punzonado)
    Otras Máquinas
    Plegadora de precisión con accionamiento-servo, WD67K
    Prensa Plegadora
¿Cuáles son las características principales de las prensas plegadoras CNC?

Las prensas plegadoras CNC Huaxia están equipadas con controladores avanzados (DELEM holandés, ESA italiano o CYBELEC suizo) y ofrecen los siguientes beneficios:

Alta precisión: Mayor precisión en operaciones de plegado.
Eficiencia: Mayor velocidad de doblado hasta en un 30% en comparación con las prensas plegadoras tradicionales.
Versatilidad: Adecuada para formas complejas y diversos materiales.
¿Cuáles son las diferencias entre las prensas plegadoras CNC y las prensas plegadoras hidráulicas?

Las prensas plegadoras CNC utilizan sistemas de control numérico computarizado (CNC), lo que ofrece mayor precisión y mejor repetibilidad de plegado, ideal para producciones de gran volumen. Las prensas plegadoras hidráulicas utilizan sistemas hidráulicos, lo que proporciona una solución más rentable y adecuada para una amplia gama de procesamiento de materiales.

¿Cuáles son las especificaciones de la longitud y el tonelaje de la mesa de su prensa plegadora?

Nuestras prensas plegadoras están disponibles en diversas especificaciones, incluyendo longitudes de mesa de 500 a 18,000mm y fuerzas de doblado de 20 a 3500T. Podemos recomendarle el modelo adecuado según sus necesidades específicas.

¿Qué materiales pueden procesar sus prensas plegadoras?

Nuestras prensas plegadoras pueden procesar diversos materiales metálicos, como acero al carbono, acero inoxidable, aleaciones de aluminio y placas de cobre. La selección del equipo específico depende del espesor del material y de los requisitos de doblado.

¿Qué incluye el mantenimiento diario de una prensa plegadora?

El mantenimiento diario de una prensa plegadora incluye principalmente:

Limpieza regular: Eliminación de polvo y residuos.
Lubricación: Lubricación de las piezas móviles según el manual.
Revisión del sistema hidráulico: Asegurarse de que los niveles de aceite sean correctos y que no haya fugas.
Revisión del sistema eléctrico: Verificar que las conexiones sean seguras y que el cableado esté intacto.
Calibración: Verificar y calibrar periódicamente la precisión del doblado.
Reemplazo de consumibles: Reemplazar los moldes y las piezas desgastadas con prontitud.
¿Qué industrias pueden beneficiarse de las prensas plegadoras Huaxia?

Las prensas plegadoras Huaxia son adecuadas para:

Fabricación de automóviles.
Equipos de protección ambiental.
Producción de equipos petroleros.
Fabricación de torres de energía.
Fabricación de estructuras de acero.
Componentes de chapa metálica de precisión.
Pequeños electrodomésticos.
Carcasas para computadoras y equipos.
¿Puede Huaxia personalizar las prensas plegadoras?

Sí, Huaxia ofrece personalización OEM para prensas plegadoras, incluyendo ajustes de apariencia, color y configuración para satisfacer las necesidades específicas del cliente. Los productos personalizados pueden tener un precio ligeramente superior.
